Ремонт телевизора LG 42LM640T 42LM640S

Техническое описание и состав телевизора LG 42LM640T 42LM640S, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 42LM640T 42LM640S
Smart TV 3D 42LM640T
Диагональ экрана: 42" (107 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 400 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, поляризационная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: с памятью на 2000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: компонентный, SCART, RGB, VGA, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi, WiDi
Разъём наушников: есть
Размеры: C подставкой 964x644x263 мм
Без подставки 964x577x35 мм
Потребление от сети: 100 Вт
LG 42LM640T 42LM640S

LG LED
Model: 42LM640T 42LM640S

Chassis/Version: LD22E

Panel: LC420EUG (PE)(F1) // LC420EUG (PE)(F2)

LED backlight: 6922L-0023A 401(Cool); 42 ART TV REV 0.4 1 L-Type 6920L-0001C 6916L0948B; 42 ART TV REV 0.4 1 R-Type 6920L-0001C 6916L0947B

LED driver (backlight): integrated into PSU; 67.2V, 0.78A

PWM LED driver: UC2843BD1 (Step-Up LED), AAT2430AISX, R5F100BCAFP

MOSFET LED driver: STF19NF20, PHT4NQ10LT

Power Supply (PSU): EAX64744204 (1.3) (EAY62608903) LGP4247L-12LPB-3PM

PWM Power: L6599AD (PWM Resonant), FAN7930BG (PFC), STR-A6059H (Standby)

MOSFET Power: STF13NM60N (PFC ), STF10NM60N

MainBoard: EAX64307906 (1.0)

IC MainBoard: CPU: LGE2112 1215-BTAH, NAND: KLM2G1HE3F-B001, Sound: STA380BWE

Тuner: TDSN-G351D

Control: Wi-Fi: TWFM-B003D EAT61613401; IR: LM66_76_96 Ver1.6

Общие рекомендации по ремонту TV LCD LED

Диагностику неисправности и ремонт LG 42LM640T, как и других электронных устройств, рекомендуется начинать с внешнего осмотра внешних и внутренних элементов. Часто по определённым внешним признакам может появиться возможность сделать определённые выводы о причинах выхода из строя тех или иных элементов схемы ещё до проведения необходимых измерений, что позволит определить дальнейший алгоритм поиска неисправности и локализации дефекта. Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах - всё это для ремонтника может являться существенной подсказкой в предположениях о причинах и следствиях неисправности.

В случае, когда 42LM640T не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятно в данном случае неисправен модуль питания LGP4247L-12LPB-3PM, EAX64744204(1.3) (EAY62608903). В случае его исправности при подобных проявлениях, необходимо проверить стабилизатор (преобразователь) питания процессора на материнской плате При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля - диодах выпрямителя и транзисторах в первичной цепи.
В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.

Если у LG 42LM640T отсутствует изображение, но есть звук, возможна неисправность светодиодов подсветки панели LC420EUG (PE)(F1) или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания.
Неисправность в цепях подсветки часто возникает по причине обрыва в цепи питания линеек светодиодов. Требуется разборка панели и проверка самих светодиодов, паек их выводов, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока.

Ремонт материнской платы EAX64307906(1.0) необходимо начинать с диагностики и проверки всех линейных стабилизаторов или преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.
При ремонте платы MB, необходимо проверить её компоненты CPU: LGE2112 1215-BTAH, NAND: KLM2G1HE3F-B001, Sound: STA380BWE. Неисправные элементы следует заменить. Если установлены чипы BGA, их неисправность обычно локализуется с помощью прогрева.
Неисправность тюнера TDSN-G351D устанавливается после проверки ПО и всех питающих напряжений на его выводах.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора LG 42LM640T без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!


Скачать: Сервис-мануал и схема LG Chassis LD22E 42LM640S/640T/649S/649T, 42LM640S/640T-ZA 42LM649S/649T-ZB SERVICE MANUAL.

Схема блока питания EAX64744204 (EAY62608903) LGP4247L-12LPB-3PM.

Ограничение тока драйвера. AAT2430AISX. Общая информация

Чтобы уменьшить ток подсветки в LED-драйверах с контроллером AAT2430AISX, следует увеличить сопротивление резистора от вывода 50 (ISET) на корпус, например, с 3 KOhm до 4.7 KOhm. Токи пропорционально уменьшатся в каждом из 16 каналов. При параллельном соединении каналов, токи суммируются.
AAT2430AISX current ISET

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX64307906 показан на рисунке ниже:

EAX64307906

EAX64307906 может применяться в телевизорах:

LG 32LM640T ZA (Panel LC320EUA PE F2), LG 32LS570T (Panel LC320EUN (SE)(M2)), LG 47LM620S (Panel LC470EUE (SE)(F4)), LG 42LM670T (Panel LC420EUG(PE)(F2)), LG 42LM640T 42LM640S (Panel LC420EUG (PE)(F1)), LG 42LM620T (Panel LC420EUE (SE)(F1)), LG 47LM660T (Panel LC470EUG (PE)(F1)), LG 42LS570T (Panel T420HVN01.0), LG 42LS570S ZB (Panel LC420EUE (SE)(M1)), LG 42LM669T (Panel LC420EUG (PE)(F2)), LG 42LM669S (Panel LC420EUG (PE)(F1)), LG 37LM620T (Panel LC370EUN (SE)(F2)), LG 47LM669 (Panel LC470EUG (PE)(F2)), LG 32LS570S ZB (Panel LC320EUN (SE)(M2)), LG 47LM620T (Panel LC470EUE (SE)(F3)), LG 47LM761T ZA (Panel LC470EUH (PE)(F1), LG 32LM620S (Panel LC320EUN (SE)(F2) ), LG 47LM670T 47LM670T-ZA.BRUWLJU (Panel LC470EUG (PE)(F1)), LG 42LM660S 42LM660S-ZA.BRUWLJU (Panel LC420EUG (PE)(F1)), LG 42LM660T 42LM660T-ZA.BRUWLJU (Panel LC420EUG (PE)(F1) ), LG 32LM620T (Panel LC320EUN (SE)(F3)), LG 55LM620T 55LM620T-ZE (Panel LC550EUE (SE)(F1)).

Дополнительно по PSU

По условиям соответствия современным мировым стандартам для бытовых импульсных источников питания модуль EAX64744204 предусматривает использование узла коррекции коэффициента мощности (Power Factor Correction). Схема PFC представляет собой повышающий обратноходовый преобразователь на основе шим-регулятора FAN7930BG. Реактивное сопротивление электролитического конденсатора сетевого фильтра на частоте 50-60 гц составляет обычно не более 20-30 ом и его заряд непосредственно от сети через открытые диоды мог бы достигать десятков ампер в импульсе, если не применять никакой фильтрации.
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.

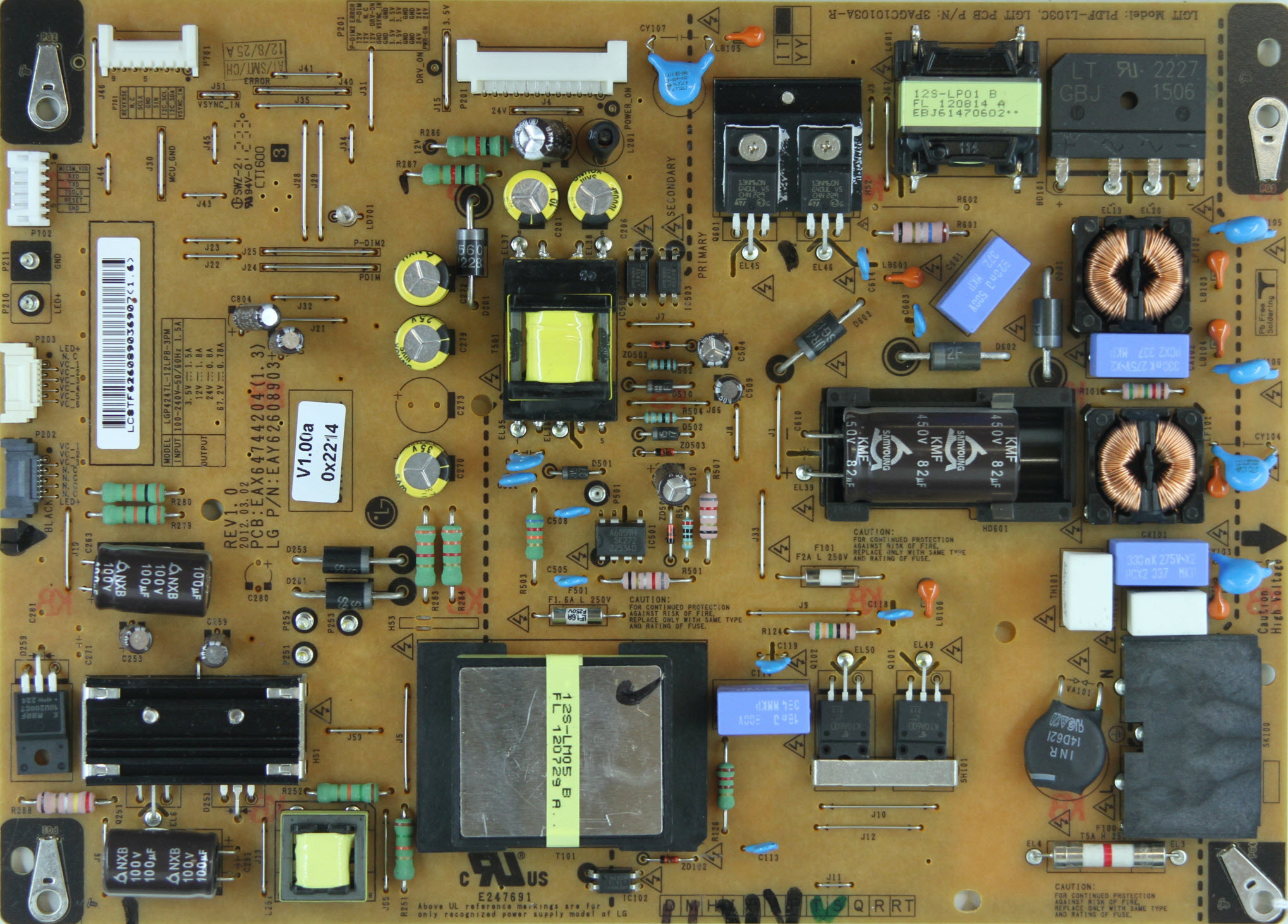

Внешний вид блока питания

Основные особенности устройства LG 42LM640T:

Установлена матрица (LED-панель) LC420EUG (PE)(F1) или LC420EUG (PE)(F2).
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером UC2843BD1 (Step-Up LED), AAT2430AISX, R5F100BCAFP . В качестве силовых элементов LED-драйвера применяются ключи типа STF19NF20, PHT4NQ10LT.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 42LM640T осуществляет модуль питания EAX64744204, либо его аналоги c использованием микросхем L6599AD (PWM Resonant), FAN7930BG (PFC), STR-A6059H (Standby) и силовых ключей типа STF13NM60N (PFC ), STF10NM60N.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX64307906, с применением микросхем CPU: LGE2112 1215-BTAH, NAND: KLM2G1HE3F-B001, Sound: STA380BWE и других.
Тюнер TDSN-G351D обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC420EUG-PEF1
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920x1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 930.24x523.26 mm
Surface : Antiglare (Haze 1%), Hard coating (2H)
Brightness : 360 cd/m²
Contrast Ratio : 1400:1
Display Colors : 16.7M (8-bit), CIE1931 68%
Response Time : 8/10 (Tr/Td)
Frequency : 60Hz
Lamp Type : WLED Without Driver
Signal Interface : EPI, 100 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

LG 42LM660S 42LM660S-ZA.BRUWLJU
Chassis(Version) LD22E (LD22*/LC22*)
Panel: LC420EUG (PE)(F1)
LED driver (backlight): integrated into PSU
PWM LED driver: UC2843BD1 (Step-Up LED), AAT2430AISX, R5F100BCAFP
MOSFET LED driver: STF19NF20, PHT4NQ10LT
Power Supply (PSU): EAX64744201 (1.3) LGP4247L-12LPB-3P EAY62608902
PWM Power: L6599AD, FAN7930BG (PFC), STR-A6059H (Stby)
MOSFET Power: STF13NM60N, STF10NM60N
MainBoard: EAX64307906 (1.0) EBR75226821
Тuner: TDSN-G351D
IC Main: LCE2112, H5TQ2G63DFR, KLM2G1HE3F, MICOM R5F100GEA, TPS65178, STA3808WE, 24C16
Control: Remote: AKB73615303
LG 42LM620T
Chassis(Version) LD22/LC22
Panel: LC420EUE (SE)(F1)
T-CON: 32/37/42/47/55 FHD TM120 VER0.2
LED driver (backlight): integrated into PSU; 67V 0.78A
PWM LED driver: R5F100BCAFP, AAT2430AISX
MOSFET LED driver: PHT4NQ10LT *4
Power Supply (PSU): EAX64427101 (1.4) P/N: EAY62608901 Model LGP4247L-12LPB
PWM Power: FAN7930BG (PFC), L6599AD (PWM Resonant), STR-A6059
MOSFET Power: STF13NM60N, STF10NM60N, FDT86106LZ
MainBoard: EAX64307906 (1.0)
Тuner: TDSN-G351D
IC Main: CPU: LGE2112, H5TQ2G63BFR-PBC,
Control: IR: EBR74986703, LM35-55
