Ремонт телевизора LG 42LK451

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора LG 42LK451, тип панели и применяемые модули. Состав модулей.

LG
Model: 42LK451

Chassis/Version: LD01U

Panel: T420HW09 V0

T-CON: T460HW03 VF CTRL BD. (46T03-C0K)

Inverter (backlight): 4H+V2988.141-A V298-C01

Power Supply (PSU): EAX63543801 9 - PSLH-L010A, 3PAGC10047A-R, LGP42-11P

PWM Power: HS01G (PFC), ICE3BR4765JZ (Standby DIP-7), L6599AD

MOSFET Power: 10NM60N

MainBoard: EAX64290501 (0) - EBR73156231, SAA35246028, SAA35408714

IC MainBoard: CPU: LGE107DC-RP , DDR: H5TQ1G63DFR-PBC, NAND: 01GW3B2CN6E, SPI FLASH: 25Q80BVSIG

Тuner: TDTJ-S001D EBL60721201

Control: AKB72915244, IR: LW4500, LV2500, LK550_V1.7, (0X5431 VA.5)

Технические характеристики

TV LCD 42LK451
Диагональ экрана: 42" (107 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Поддержка HD: 1080p Full HD
Контрастность динамическая: 100000:1
Угол обзора: 178°
Время отклика пикселя: 4 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Количество каналов: 1000
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x3, USB, RS-232
Разъём наушников: есть
Размеры: C подставкой 1019x698x265 мм
Без подставки 1019x631x77 мм
Потребление от сети: 180 Вт
LG 42LK451

Общие рекомендации по ремонту TV LCD

Любой ремонт обычно начинается с внешнего осмотра. В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта ещё до начала проведения необходимых измерений в контрольных точках узлов электронных схем. Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.

При неисправности модуля питания EAX63543801 9 - PSLH-L010A, 3PAGC10047A-R, LGP42-11P, внешние проявления могут быть различными, например, LG 42LK451 не включается совсем и нет никакой индикации контрольных лампочек на передней панели. В общем случае прежде всего необходимо проверить электролитические конденсаторы фильтров вторичных выпрямителей и предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты .
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности инвертора (преобразователя питания ламп подсветки). В таких случаях проверке подлежат лампы, инвертор и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего инвертор. При диагностике неисправности инвертора с отключенной защитой необходимо соблюдать меры особой осторожности, ибо есть риск выхода из строя силовых элементов инвертора. После диагностики следует обязательно восстановить цепи защиты для работы инвертора в штатном режиме.

Ремонт или диагностика материнской платы EAX64290501 (0) - EBR73156231, SAA35246028, SAA35408714 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: LGE107DC-RP , DDR: H5TQ1G63DFR-PBC, NAND: 01GW3B2CN6E, SPI FLASH: 25Q80BVSIG и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в соврменных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера TDTJ-S001D EBL60721201 и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Внимание пользователям! Самостоятельный ремонт телевизора LG 42LK451 без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!

Скачать: Сервис-мануал и схема LG CHASSIS LD01U; 32LK450, 32LK450A, 32LK450N, 32LK450U, 32LK451, 32LK450-ZB, 32LK450A-ZB, 32LK450N-ZB, 32LK450U-ZB, 32LK451-ZAB

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX64290501 показан на рисунке ниже:

EAX64290501

Дополнительно по PSU

Модуль питания EAX63543801 выполнен с применением схемы коррекции коэффициента мощности (PFC - Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора HS01G, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.

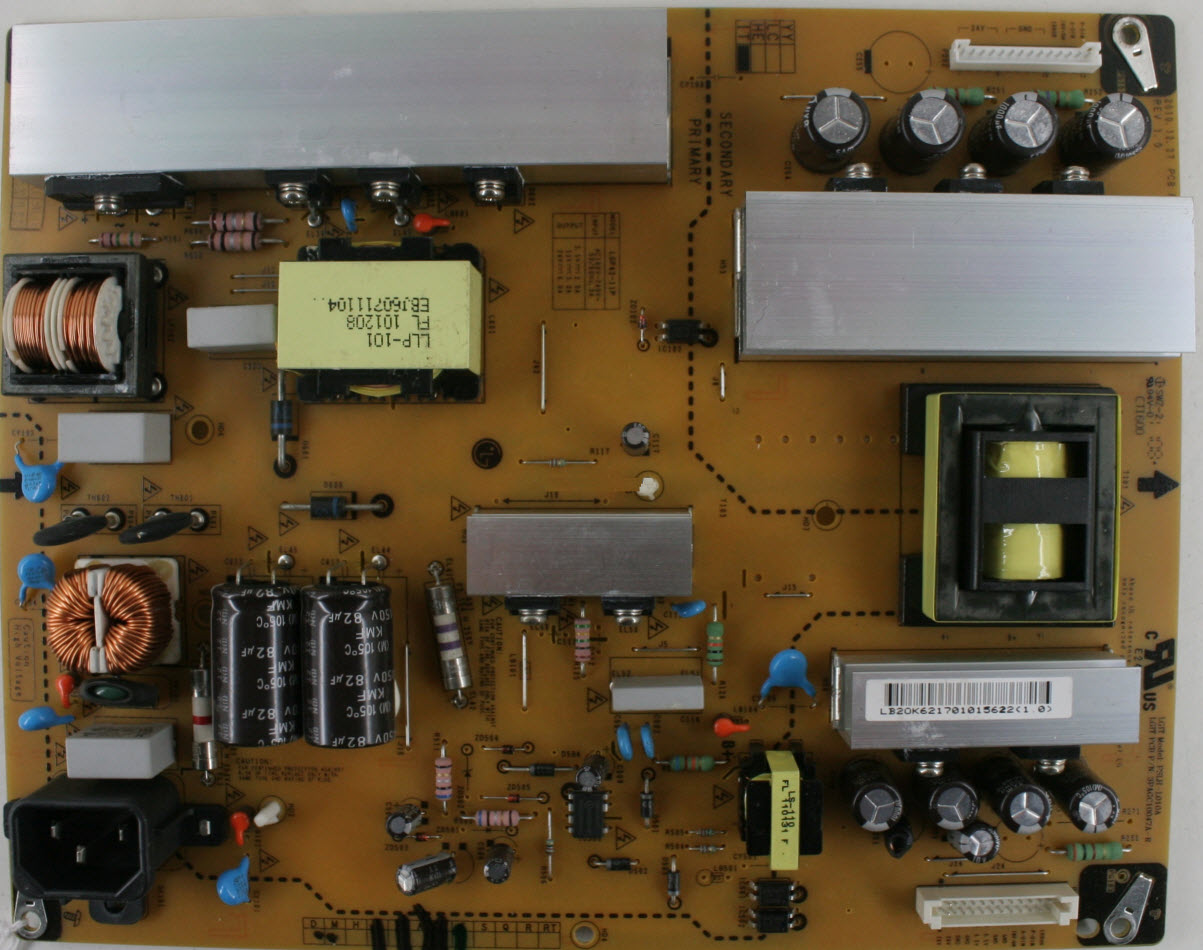

Внешний вид блока питания

Основные особенности устройства LG 42LK451:

Установлена матрица (LCD-панель) T420HW09 V0.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T460HW03.
Для питания ламп подсветки применяется инвертор 4H+V2988.141-A.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 42LK451 осуществляет модуль питания EAX63543801, либо его аналоги c использованием микросхем HS01G (PFC), ICE3BR4765JZ (Standby DIP-7), L6599AD и силовых ключей типа 10NM60N.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX64290501, с применением микросхем CPU: LGE107DC-RP , DDR: H5TQ1G63DFR-PBC, NAND: 01GW3B2CN6E, SPI FLASH: 25Q80BVSIG и других.
Тюнер TDTJ-S001D EBL60721201 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : AUO
Model : T420HW09 V0
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920x1080, FHD
Display Mode : AMVA, Normally Black, Transmissive
Active Area : 930.24x523.26 mm
Surface : Antiglare (Haze 2%), Hard coating (3H)
Brightness : 400 cd/m²
Contrast Ratio : 4000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 6.5 (G to G)
Frequency : 60Hz
Lamp Type : 10 pcs CCFL Embedded (Inverter)
Signal Interface : LVDS (2 ch, 10-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.


Ближайшие в таблице модели:

LG 42LK551 ZB
Chassis: LD01U
Panel: V420H2-LH5
T-con: V420H2-CE6
Inverter: T87I135.00
Inverter IC: OZ9966SN
Inverter FET:FDB8447L
Inverter Trans: LIF42-001 FLB-2
Power: EAX63543801 LGP42-11P
Power IC: HS01G (PFC), ICE3BR4765JZ (Standby DIP-7), L6599AD
Power Fet: 10NM60N
MAIN: EAX64290501 - EBR74015307, SAA35246030
IC Main board: CPU: LGE107DC-RP, DDR: H5TQ1G63DFR-PBC, Nand: K9F1G08U0D, FLASH 25Q80, EEPROM 24C16
Tuner: TDTJ-S001D EBL60721201
Remote: AKB72915244; IR: LW4500, LV2500, LK550_V1.7
LG 42LK430
Chassis: LD01U
Panel: LC420WUE (SC)(A2)
T-con: 6870C-0310C, LC420WUN-SCA1
Inverter: integrated into PSU
Inverter IC: BD9270F (24 pin)
Inverter FET:PHT4NQ10LT *4
Inverter Trans: LIF42-001 FLB-2
Power: EAX61124201 (16) REV1.3
Power IC: STR-W6053N, HS01G (PFC)
Power Fet: STF13NM60N, STF10NM60N, FDT86106LZ
MAIN: EAX64272803 (0), EBR74234627, SAA35750021, SAA35739321
IC Main board: CPU: LGE2111-E8; SPI Flash: MX25L8006EM;
Tuner: TDSS-G101D
Remote: AKB72915244, IR: BM-LDS104 (LD450), EBR64965801
