Ремонт телевизора LG 42LG6000-ZA

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора LG 42LG6000-ZA, тип панели и применяемые модули. Состав модулей.

LG
Model: 42LG6000-ZA

Chassis/Version: LD89F

Panel: LC420WUF (SA)(A1)

T-CON: EAX41602202

Inverter (backlight): integrated into PSU; 950V 135mA

PWM Inverter: OZ9966SN

MOSFET Inverter: 5N50CF

Power Supply (PSU): PLHL-T715A - EAY41971801 REV 8.6 - 2300KEG027A-F

PWM Power: UCC28060 (PFC 16pin), LAF0001 (FAN7601)

MOSFET Power: K4013, K4012

MainBoard: EAX39192001 (14)

IC MainBoard: CPU: FLI10620H-AA, FLASH: HY27US08121B-TPCB, EEPROM: AT24C16AN, EEPROM: 24LC512; FLi10620H, NTP-3000A

Тuner: TDFV-G135D1

Технические характеристики

TV LCD 42LG6000
Диагональ экрана: 42" (106 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
Поддержка HD: 1080p Full HD
Яркость: 500 кд/м2
Контрастность динамическая: 50000:1
Угол обзора: 176°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: 8 динамиков
Интерфейс: AV x2, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x4, USB, RS-232
Размеры: C подставкой 1038x796x380 мм
Без подставки 1038x747x81 мм
Потребление от сети: 265 Вт
LG 42LG6000-ZA

Общие рекомендации по ремонту TV LCD

Ремонт телевизора LG с шасси LD89F. целесообразно начинать с внимательного внешнего осмотра как внутренних, так и внешних элементов. Иногда по видимым изменениям компонентов устройства есть возможность сделать некоторые выводы и определиться с направлением дальнейшего поиска неисправности ещё до начала проведения необходимых измерений. Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах - всё это для ремонтника может являться существенной подсказкой в предположениях о причинах и следствиях неисправности.

В случаях, когда телевизор LG 42LG6000-ZA не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания или отсутствует питание процессора на материнской плате (типовой дефект некоторых моделей телевизоров LG). При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы на вероятность лавинного или теплового пробоя.
Следует помнить, что в практике ремонта обычно силовые ключи в импульсных источниках питания (ИИП) не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера . Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.

Если у телевизора LG 42LG6000-ZA нет изображения, а звук есть, неисправность следует искать в преобразователе питания ламп подсветки (инверторе). Так же необходимо проверить исправность электролитических конденсаторов фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR. При диагностике неисправности инвертора с отключенной защитой необходимо соблюдать меры особой осторожности, ибо есть риск выхода из строя силовых элементов инвертора. После диагностики следует обязательно восстановить цепи защиты для работы инвертора в штатном режиме.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Скачать: Сервис-мануал и схема LG 42LG6000, 42LG6000-ZA, 42LG6100, 42LG6100-ZB Chassis LD89F.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX39192001 показан на рисунке ниже:

EAX39192001

Дополнительно по PSU

Модуль питания PLHL-T715A выполнен с применением схемы коррекции коэффициента мощности (PFC - Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора UCC28060 16pin, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.

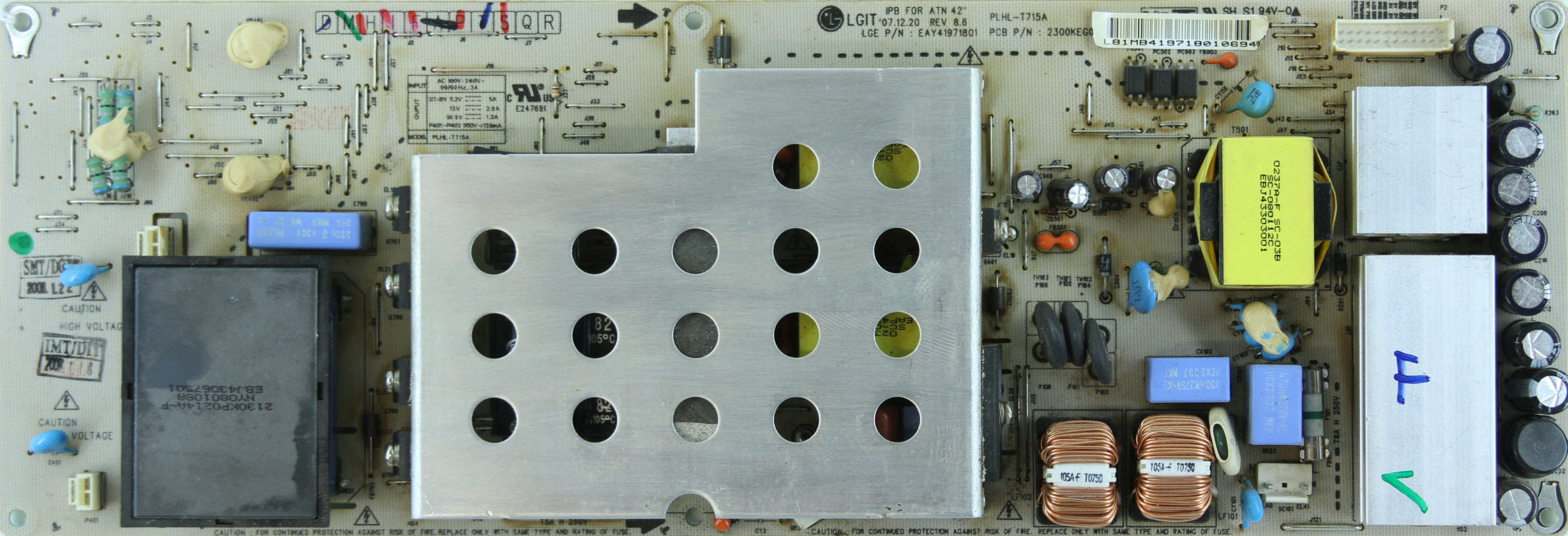

Внешний вид блока питания

Основные особенности устройства LG 42LG6000-ZA:

Установлена матрица (LCD-панель) LC420WUF (SA)(A1).
В управлении матрицей используется Тайминг-Контроллер (T-CON) EAX41602202.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OZ9966SN. В качестве силовых элементов инвертора применяются ключи типа 5N50CF.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 42LG6000-ZA осуществляет модуль питания PLHL-T715A, либо его аналоги c использованием микросхем UCC28060 (PFC 16pin), LAF0001 (FAN7601) и силовых ключей типа K4013, K4012.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX39192001, с применением микросхем CPU: FLI10620H-AA, FLASH: HY27US08121B-TPCB, EEPROM: AT24C16AN, EEPROM: 24LC512; FLi10620H, NTP-3000A и других.
Тюнер TDFV-G135D1 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC420WUF-SAA1
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920x1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 930.24x523.26 mm
Surface : Antiglare (Haze 13%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1300:1
Display Colors : 1.06B (8-bit + Dithering)
Response Time : 8 (MPRT)
Frequency : 120Hz
Lamp Type : 18 pcs EEFL Without Driver
Signal Interface : LVDS (4 ch, 10-bit), 92 pins
Voltage : 12.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
