Ремонт телевизора LG 40LF634V

Техническое описание и состав телевизора LG 40LF634V, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 40LF634V
Smart TV 40LF634V | Год выпуска: 2015
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
Тип ЖК-панели: V400HJ6-PE2
LED подсветка: есть, Direct LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: webOS
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n, WiDi, Miracast
Разъём наушников: есть
LG 40LF634V

LG LED
Model: 40LF634V

Chassis/Version: LD51H/LE51H

Panel: V400HJ6-PE2 Rev.C1 HC400DUN-VCKN1-214X

LED backlight: DRT4.0 REV0 7 B-Type SVL400

T-CON: CM2801C, CM805, CM603

LED driver (backlight): integrated into PSU

PWM LED driver: LC5901

Power Supply (PSU): EAX66163001 (1.8) P/N: EAY63630401

PWM Power: MAP8800, SSC3S901

MOSFET Power: MMP60R360P 11A 600V

MainBoard: EAX66207203(1.0)

IC MainBoard: AT24C256, H26M31001HPR (e-NAND), K4B4G1646D-BCK0, K4B2G1646Q-BCK0, TPS65175B, NTP7515D

Тuner: TDJM-G301D

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- LG 40LF634V не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания EAX66163001. Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) MAP8800, SSC3S901 обычно проверяются заменой на новые, либо заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы EAX66207203 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - AT24C256, H26M31001HPR (e-NAND), K4B4G1646D-BCK0, K4B2G1646Q-BCK0, TPS65175B, NTP7515D на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера TDJM-G301D. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора LG 40LF634V без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Прошивка EEPROM 24C256 LG 40LF634V LD51H/LE51H, Main: EAX66207203(1.0), Panel: V400HJ6-PE2 Rev.C1 HC400DUN-VCKN1-214X CRC: 6EF54265(256 KBit).

Скачать: Service manual and schematic diagram LG 40LF634V Chassis LD/LE51H. CHASSIS : LB51H; MODEL : 40LF63**, 40LF63**-T*

Ток LED в панели=220ма. Уменьшить ток DRT4.0 REV0 7 можно увеличив номинал резистора EAX66163001 R816 3 ом ток=220ма, 3,9ом ток=173ма.

Ток подсветки. EAX66163001 LGP40FI-15CH1, LC5901. Общая информация

Уменьшить ток подсветки в телевизорах с блоками питания LGP40FI-15CH1 (EAX66163001) с прямоходовым понижающим драйвером LC5901 можно, увеличив сопротивление резистора датчика тока в истоке ключа преобразователя.
Если штатный ток в светодиодах 220 mA и датчик тока - резистор R816 номиналом 3.3 Ohm, можно увеличить номинал до 4.7 Ohm, ток уменьшится до 140 мА.
EAX66163001 current backlight
Второй способ убавить здесь ток подсветки - уменьшить номинал резистора по выводу 8 REF LC5901 на корпус.
Документ PDF LC5901 прилагается.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX66207203(1.0) показан на рисунке ниже:

EAX66207203(1.0)

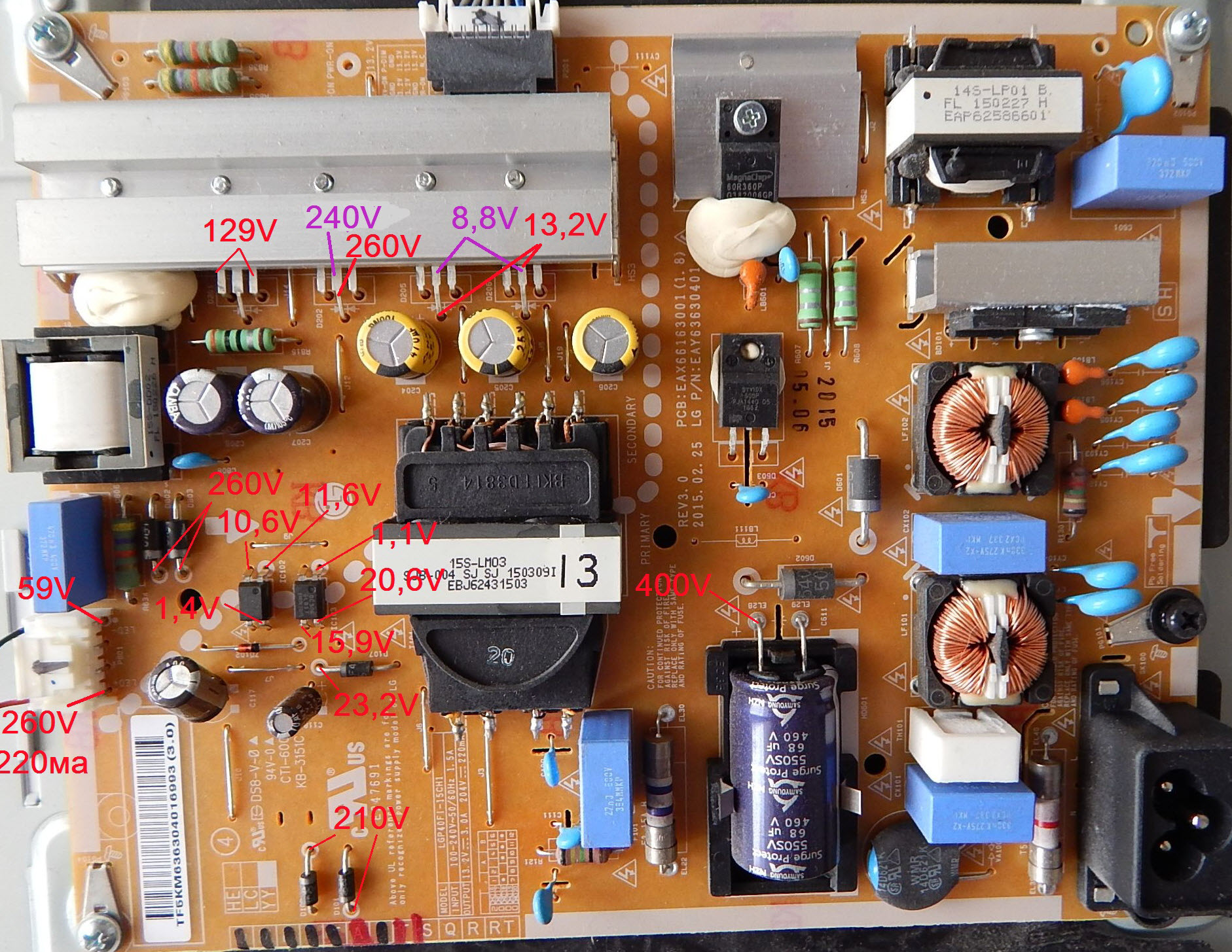

Внешний вид блока питания

Основные особенности устройства LG 40LF634V:

Установлена матрица (LED-панель) V400HJ6-PE2 Rev.C1 HC400DUN-VCKN1-214X.
В управлении матрицей используется Тайминг-Контроллер (T-CON) CM2801C.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером LC5901.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 40LF634V осуществляет модуль питания EAX66163001, либо его аналоги c использованием микросхем MAP8800, SSC3S901 и силовых ключей типа MMP60R360P 11A 600V.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX66207203(1.0), с применением микросхем AT24C256, H26M31001HPR (e-NAND), K4B4G1646D-BCK0, K4B2G1646Q-BCK0, TPS65175B, NTP7515D и других.
Тюнер TDJM-G301D обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
