Ремонт телевизора LG 32LN540N-ZA

Техническое описание и состав телевизора LG 32LN540N-ZA, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 32LN540N-ZA
LG 32LN540N-ZA

LG LED
Model: 32LN540N-ZA

Chassis/Version: LD31B/LC36B

Panel: LC320DUE (SF)(R1)

LED driver (backlight): LGP32-13PL

PWM LED driver: MAP3202

MOSFET LED driver: FDT86106, AP18N20GH

Power Supply (PSU): EAX64905001 LGP32-13PL

PWM Power: SSC1S311A (PWM flyback), NR891D

MOSFET Power: MDF11N65B

MainBoard: EAX64891304

IC MainBoard: CPU :LGE2121-MC, DRAM :H5TQ2G63DFR, Flash: MX25L8006E, AUDIO: STA380BWF

Тuner: TDSQ-G501D(B)

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- LG 32LN540N-ZA не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль EAX64905001. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (MDF11N65B) и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры SSC1S311A (PWM flyback), NR891D, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Как правило, в этом случае оказывается неисправной подсветка LED-панели. Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов), реже неисправным оказывается LED-драйвер.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы EAX64891304 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU :LGE2121-MC, DRAM :H5TQ2G63DFR, Flash: MX25L8006E, AUDIO: STA380BWF на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

Прежде чем менять тюнер TDSQ-G501D(B), если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Внимание пользователям! Самостоятельный ремонт телевизора LG 32LN540N-ZA без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!


Одна из типовых неисправностей LG 32LN540N-ZA часто возникает в LED панели LC320DUE производителя LG.
Внешние проявления: отсутствует изображение, не работает подсветка дисплея. В большинстве таких случаев неисправными оказываются светодиоды, которые при проверке оказываются либо в обрыве, либо с пробитыми внутренними стабилитронами.
Светодиоды необходимо заменить, а максимальный ток от драйвера ограничить на 10-20%.
С подробностями можно ознакомиться на странице: замена светодиодов LED-посветки

Скачать: Сервис-мануал и схема LG 32LN54**, 32LN54**-Z*, 32LN536*, 32LN536*-Z* Chassis LD31B/LD36B.

LG 32LN541V EAX64905001 (2.7) - LGP32-13PL1 EAY62810301 MAP3202. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с блоком питания LGP32-13PL1 (EAX64905001), можно увеличить сопротивление датчика тока, который состоит из набора пар низкоомных резисторов R822-R829, всего 4 пары 3.9 + 4.3 Ohm.
Отпаяв одну пару, увеличиваем номинал датчика на 25%, что пропорционально уменьшает ток в светодиодах с 400 mA до 300 mA.
EAX64905001 current backlight

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX60686904 показан на рисунке ниже:

EAX60686904

EAX60686904 может применяться в телевизорах:

LG 32LD320 (Panel T315XW03 V1), LG 32LD320-ZA (Panel T315XW03), LG 32LH4000-ZA (Panel LC320WUN), LG 32LH2000 (Panel LK315T3LA57), LG 32LH2010 (Panel LK315T3LA57), LG 32LF2510 ZB (Panel LC320WUN (SA)(B3)), LG 37LH2000 (Panel LC370WXE (SB)(A1)), LG 19LD320 ZA (Panel M185B1-L02 Rev.C3), LG 26LH2000 (Panel T260XW02 V.R), LG 32LG2100 (Panel LC320WXN), LG 22LH2000 ZA (Panel V216B1-L02), LG 42LH2000 ZA.ARUVLH (Panel LC420WXE (SB)(A1)), LG 32LD321 32LD321-ZB (Panel T315XW03 V1), LG 26LD320 (Panel T260XW04 V.3), LG 19LH2000 19LH2000-ZA (Panel M185B1-L03).

Внешний вид блока питания

Основные особенности устройства LG 32LN540N-ZA:

Установлена матрица (LED-панель) LC320DUE (SF)(R1).
Для питания светодиодов подсветки применяется LED-драйвер LGP32-13PL, управляется ШИМ-контроллером MAP3202. В качестве силовых элементов LED-драйвера применяются ключи типа FDT86106, AP18N20GH.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 32LN540N-ZA осуществляет модуль питания EAX64905001, либо его аналоги c использованием микросхем SSC1S311A (PWM flyback), NR891D и силовых ключей типа MDF11N65B.

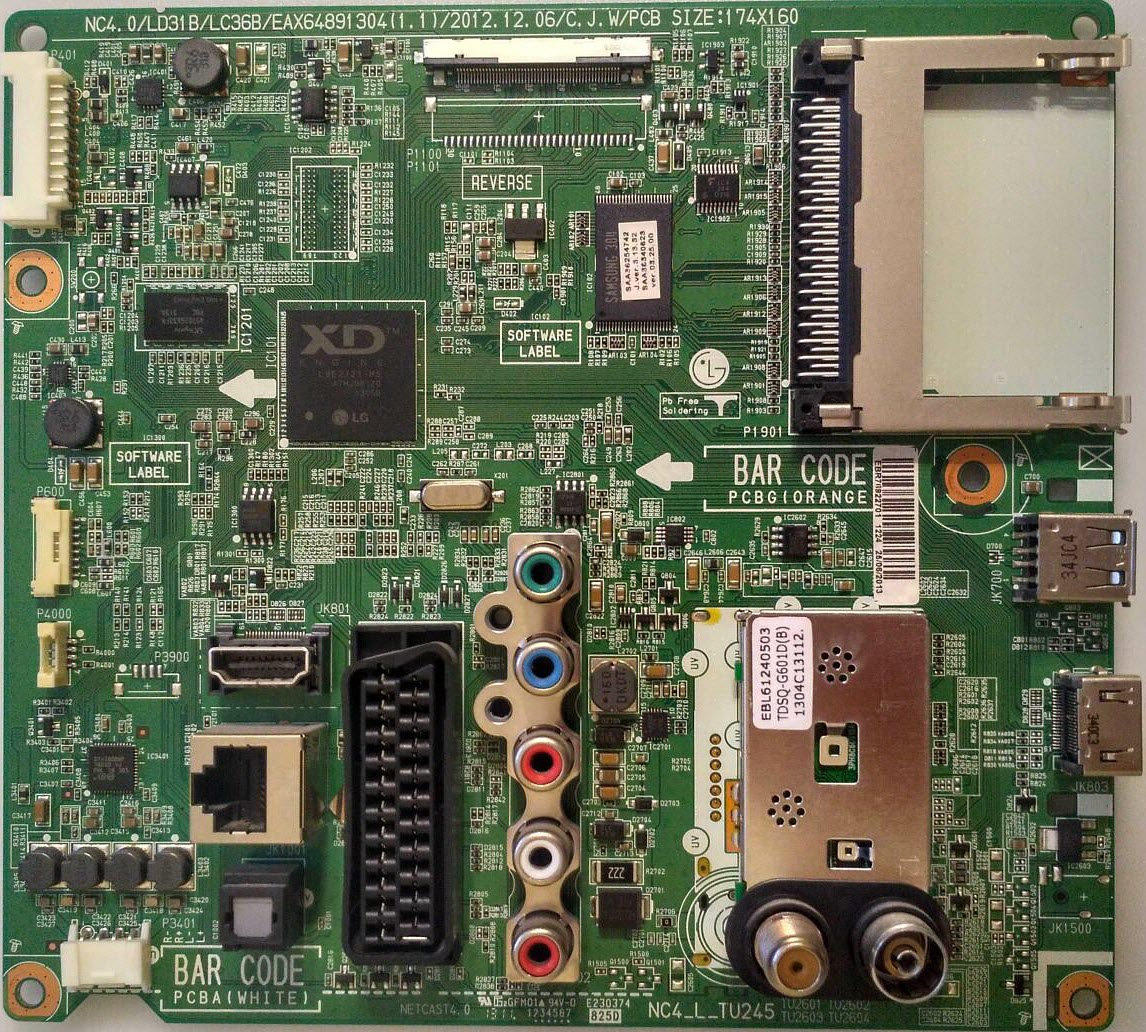

MainBoard - основная плата (материнская плата) представляет собой модуль EAX64891304, с применением микросхем CPU :LGE2121-MC, DRAM :H5TQ2G63DFR, Flash: MX25L8006E, AUDIO: STA380BWF и других.
Тюнер TDSQ-G501D(B) обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC320DUE-SFR1
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1920x1080, FHD
Display Mode : IPS, Normally Black, Transmissive
Active Area : 698.4x392.85 mm
Surface : Antiglare (Haze 1%), Hard coating (3H)
Brightness : 300 cd/m²
Contrast Ratio : 1200:1
Display Colors : 16.7M (8-bit), CIE1931 68%
Response Time : 6 (G to G)
Frequency : 60Hz
Lamp Type : WLED Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
