Ремонт телевизора LG 32LD550

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора LG 32LD550, тип панели и применяемые модули. Состав модулей.

LG
Model: 32LD550

Chassis/Version: LD1B

Panel: LK315D3LA57

T-CON: RUNTK4323TP-ZM, Chip: D809900F1S11

Inverter (backlight): integrated into PSU

PWM Inverter: BD9270F (24 pin)

Power Supply (PSU): EAX61124201/14

PWM Power: STR-W6053N, HS01G (PFC)

MOSFET Power: 13NM60N, 2SK3868

MainBoard: EAX61354204

IC MainBoard: CPU: LGE107DC-RP, DDR: H5TQ1G63BFR-H9C, Nand: HY27UF082G2B, SPI FLASH MX25L8005M2I

Тuner: TDTJ-S001D


Технические характеристики 32LD550

TV LCD 32LD550
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
Поддержка HD: 1080p Full HD
Контрастность динамическая: 70000:1
Угол обзора: 178°
Время отклика пикселя: 2 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x3, USB, RS-232
Разъём наушников: есть
Размеры: C подставкой 800x563x207 мм
Без подставки 800x503x75 мм
Потребление от сети: 150 Вт
LG 32LD550

Общие рекомендации по ремонту TV LCD

Ремонт и диагностику любого электронного устройства, в частности LG с шасси LD1B, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов. Иногда по видимым изменениям компонентов устройства есть возможность сделать некоторые выводы и определиться с направлением дальнейшего поиска неисправности ещё до начала проведения необходимых измерений. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.

Если LG 32LD550 не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания EAX61124201\14. В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора. Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы - выпрямительные диоды и транзисторы , которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора , которую желательно проверить заменой.

Если у LG 32LD550 нет изображения, звук есть и каналы переключаются, есть вероятность неисправности ламп подсветки дисплея, либо преобразователя их питания - инвертора. Иногда при включении изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания самого инвертора, в том числе и во вторичном выпрямителе основного БП. Следует помнить, при отключении защиты в целях диагностики неисправности, всегда появляется риск выхода из строя силовых элементов инвертора. После ремонта необходимо обязательно восстановить все штатные цепи защиты преобразователя.

Если неисправна материнская плата EAX61354204, в первую очередь необходимо проверить все линейные стабилизаторы или преобразователи питания её чипов, а так же, при необходимости, обновить программное обеспечение ПО. Иногда проверить исправность MB можно только заменой. Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: LGE107DC-RP, DDR: H5TQ1G63BFR-H9C, Nand: HY27UF082G2B, SPI FLASH MX25L8005M2I. Неисправности чипов BGA обычно легко выявить методом прогрева.

Внимание пользователям! Самостоятельный ремонт телевизора LG 32LD550 без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!


Скачать: Сервис-мануал и схема LG CHASSIS: LD01B; 32LD550/558 32LD550/558-ZC, 32LD551/559 32LD551/559-ZA, 32LD550N 32LD550N-ZC SERVICE MANUAL.
Схема блока питания LGP42-10LF EAX61124201 EAY60869402 Power supply.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX61354204 показан на рисунке ниже:

EAX61354204

EAX61354204 может применяться в телевизорах:

LG 32LD345 (Panel LC320WXE-SCA1), LG 37LD450 (Panel LC370WUG (SC)(A1)), LG 42LD455-ZA (Panel LC420WUG), LG 32LD550 (Panel LK315D3LA57), LG 42LD450 ZA (Panel LC420WUG (SC)(A1)), LG LG32LD350 32LD350 (Panel T315HW04 V.8), LG 42LD420 ZA (Panel LC420WUG (SC)(A1)), LG 37LD420 ZA (Panel T370HW03 V.B), LG 32LD420 ZA (Panel LC320WUG (SC)(A1)), LG 32LD555 ZC (Panel LC320WUG (SC)(A1)), LG 26LD355-ZA (Panel T260XW04 V.3), LG 37LD425 ZA (Panel T370HW03 V.B), LG 32LD425 (Panel LC320WUG (SC)(A1)), LG 32LD340 32LD340-ZA.BRUWLJU (Panel LC320WXE (SC)(A1)).

Дополнительно по PSU

В модели 32LD550 используется блок питания EAX61124201/14 с применением узла PFC (Power Factor Correction) - активного фильтра высших гармоник потребляемого тока. По сути это повышающий преобразователь на основе ШИМ-регулятора HS01G, который исключает ток заряда электролитического конденсатора фильтра сетевого выпрямителя непосредственно от сети через открытые диоды, когда его зарядный ток определяется его реактивным сопротивлением.
В результате работы преобразователя, огибающая высокочастотных импульсов входного тока преобразователя повторит форму и фазу входного напряжения. Об исправности узла PFC можно косвенно судить по наличию повышенного постоянного напряжения (около +380V) на конденсаторе выпрямителя сети в рабочем режиме.

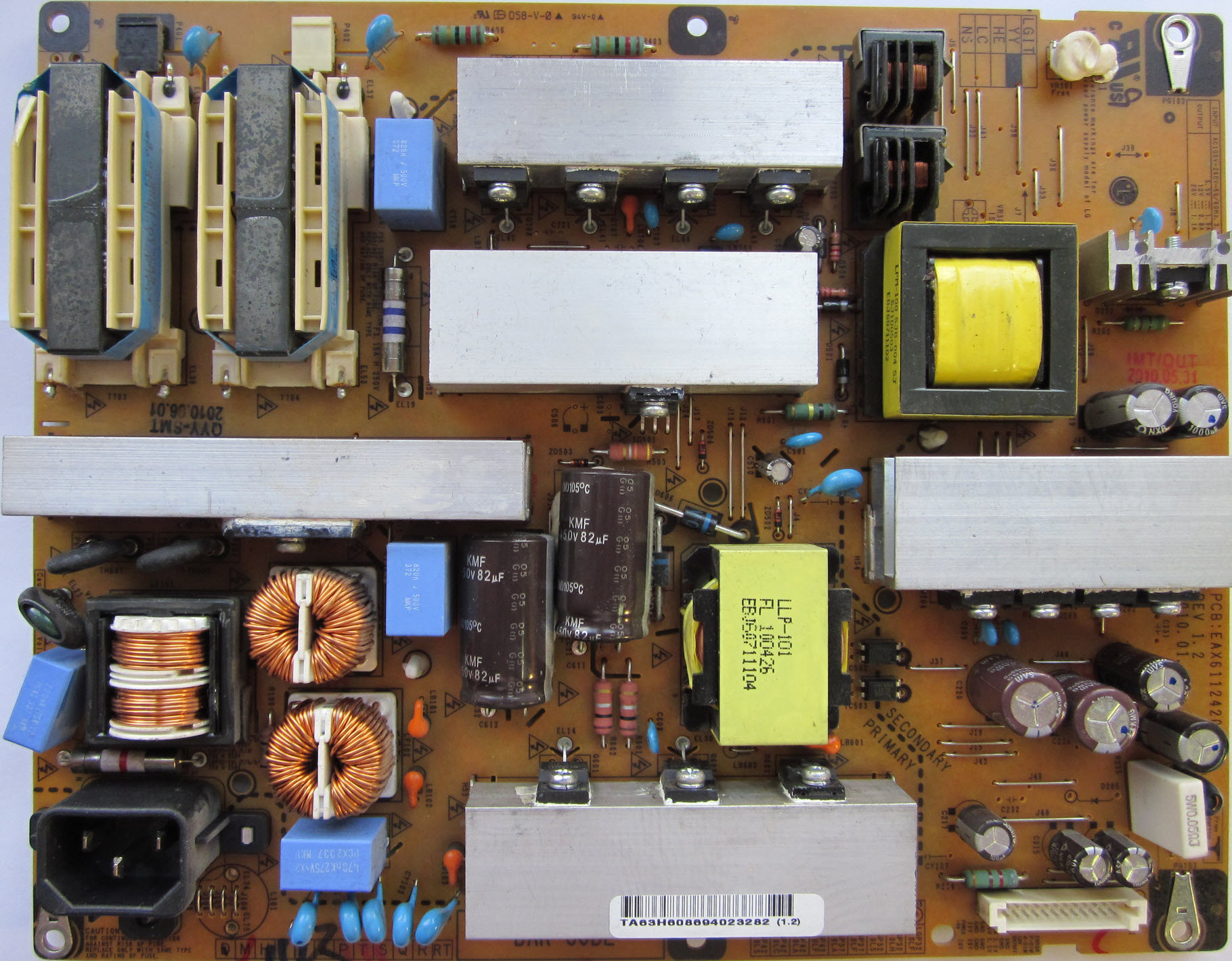

Внешний вид блока питания

Основные особенности устройства LG 32LD550:

Установлена матрица (LCD-панель) LK315D3LA57.
В управлении матрицей используется Тайминг-Контроллер (T-CON) RUNTK4323TP-ZM.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером BD9270F (24 pin).
Формирование необходимых питающих напряжений для всех узлов телевизора LG 32LD550 осуществляет модуль питания EAX61124201, либо его аналоги c использованием микросхем STR-W6053N, HS01G (PFC) и силовых ключей типа 13NM60N, 2SK3868.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX61354204, с применением микросхем CPU: LGE107DC-RP, DDR: H5TQ1G63BFR-H9C, Nand: HY27UF082G2B, SPI FLASH MX25L8005M2I и других.
Тюнер TDTJ-S001D обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SHARP
Model : LK315D3LA57
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1920x1080, FHD
Display Mode : ASV, Normally Black, Transmissive
Active Area : 698.4x392.85 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 430 cd/m²
Contrast Ratio : 4500:1
Display Colors : 1.07B (8-bit + Hi-FRC)
Response Time : 5 (G to G)
Frequency : 120Hz
Lamp Type : 10 pcs CCFL Embedded (Balance board)
Signal Interface : LVDS (4 ch, 10-bit), 92 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
