Ремонт телевизора LG 32LC2RB

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора LG 32LC2RB, тип панели и применяемые модули. Состав модулей.

LG
Model: 32LC2RB

Chassis/Version: PP61A/LP61A

Panel: V320B1-L04 REV.C1

T-CON: V320B1-C03

Inverter (backlight): I320B1-16A

PWM Inverter: OZ964GN

MOSFET Inverter: AO4614

Trans Inverter: 4012L

Power Supply (PSU): 68709D0006B

PWM Power: F9223L (PWM), FA5501A (PFC), STR-W6251

MOSFET Power: W20NM60 (PFC)

MainBoard: 68709M0348F

IC MainBoard: VST693G-FA-B3-000 1.71VT01 , AD9381, 24C32, TPA3100D2

Тuner: VCTP:V3.16

LG 32LC2RB

Общие рекомендации по ремонту TV LCD

LG 32LC2RB, как и другие телевизоры, целесообразно начать ремонтировать с осмотра внешних и внутренних элементов и модулей. В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта ещё до начала проведения необходимых измерений в контрольных точках узлов электронных схем. Полезными подсказками могут являться вспухшие конденсаторы, образовавшиеся кольцевые трещины в пайках выводов, обуглившийся слой краски на резисторах, следы перегрева платы и многие другие внешние признаки, хорошо знакомые опытным ремонтникам.

Если LG 32LC2RB не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания 68709D0006B. В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора. Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы - выпрямительные диоды и транзисторы W20NM60 (PFC), которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер F9223L (PWM), FA5501A (PFC), STR-W6251, который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности инвертора (преобразователя питания ламп подсветки). В таких случаях проверке подлежат лампы, инвертор и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего инвертор. При диагностике неисправности инвертора с отключенной защитой необходимо соблюдать меры особой осторожности, ибо есть риск выхода из строя силовых элементов инвертора. После диагностики следует обязательно восстановить цепи защиты для работы инвертора в штатном режиме.

Материнская плата 68709M0348F подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения. В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов VST693G-FA-B3-000 1.71VT01 , AD9381, 24C32, TPA3100D2 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Неисправность тюнера VCTP:V3.16 устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Внимание! Пользователям и владельцам телевизоров 32LC2RB, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.

Скачать: Сервис-мануал и схема LG 26LC2R, 32LC2R Chassis LP61A.

Дополнительно по ремонту MainBoard

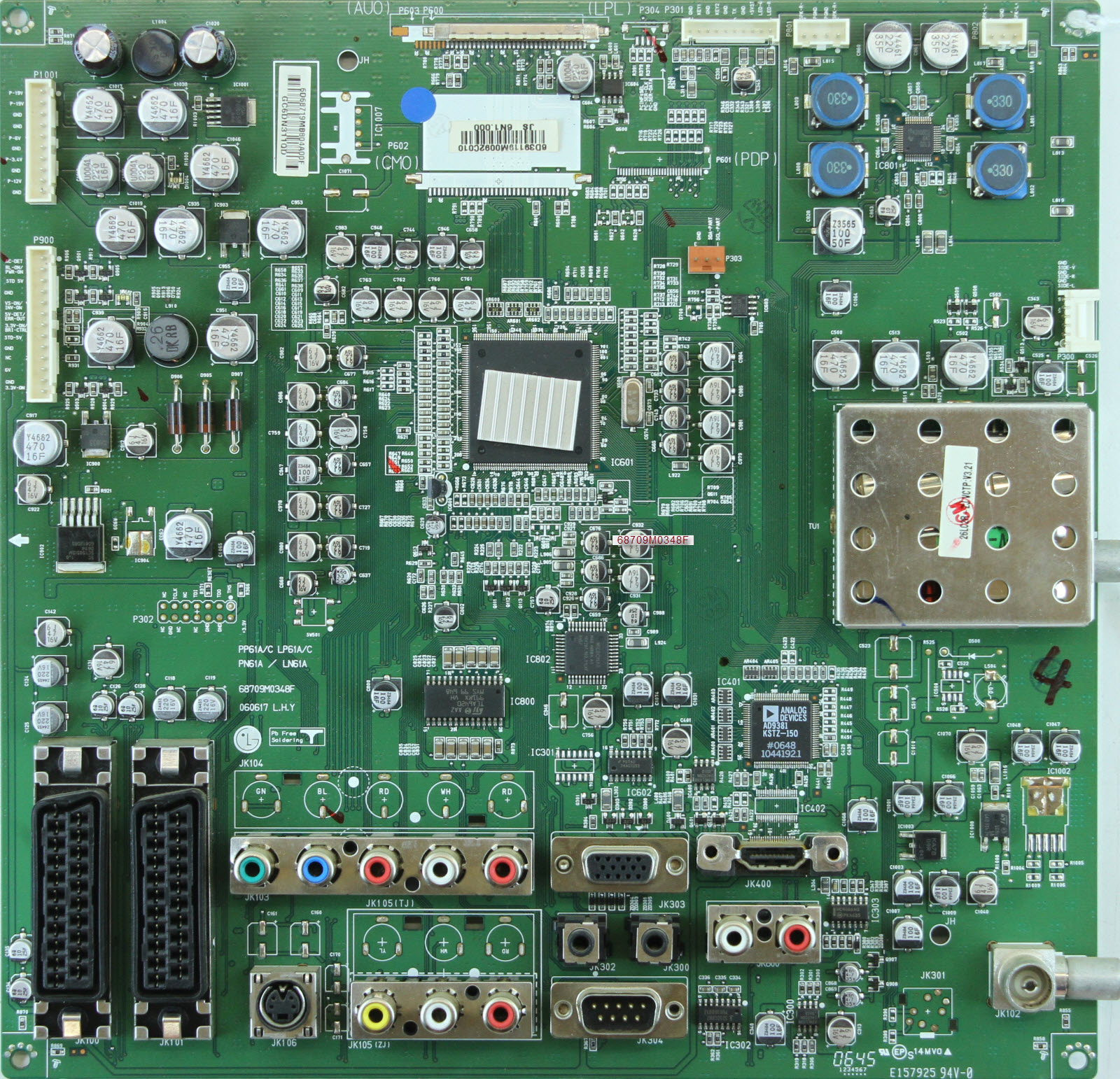

Внешний вид MainBoard 68709M0348F показан на рисунке ниже:

68709M0348F

Дополнительно по PSU

По условиям соответствия современным мировым стандартам для бытовых импульсных источников питания модуль 68709D0006B предусматривает использование узла коррекции коэффициента мощности (Power Factor Correction). Схема PFC представляет собой повышающий обратноходовый преобразователь на основе шим-регулятора FA5501A. Реактивное сопротивление электролитического конденсатора сетевого фильтра на частоте 50-60 гц составляет обычно не более 20-30 ом и его заряд непосредственно от сети через открытые диоды мог бы достигать десятков ампер в импульсе, если не применять никакой фильтрации.
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.

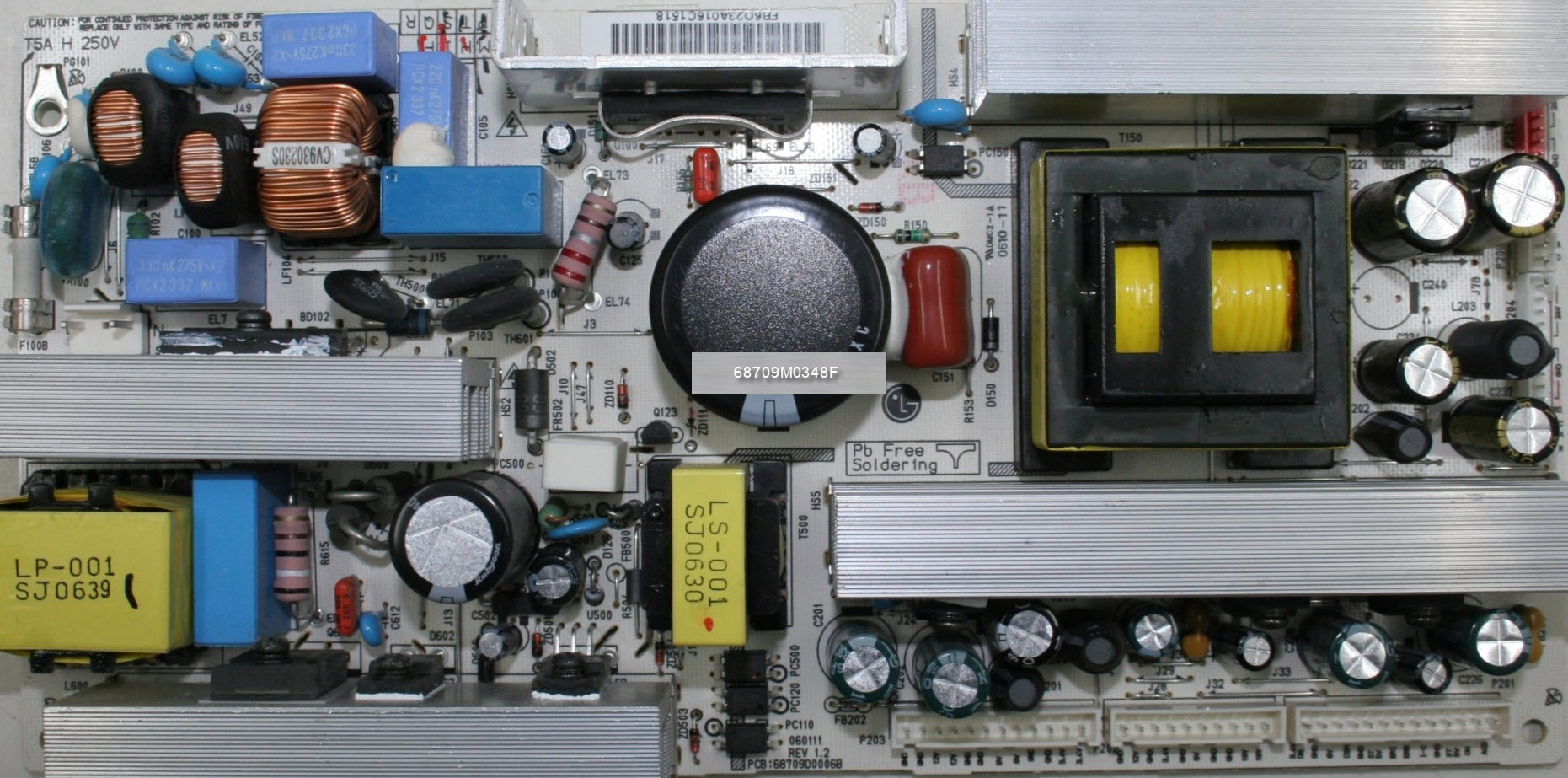

Внешний вид блока питания

Основные особенности устройства LG 32LC2RB:

Установлена матрица (LCD-панель) V320B1-L04 REV.C1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) V320B1-C03.
Для питания ламп подсветки применяется инвертор I320B1-16A, управляется ШИМ-контроллером OZ964GN. В преобразователе инвертора установлен трансформатор 4012L. В качестве силовых элементов инвертора применяются ключи типа AO4614.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 32LC2RB осуществляет модуль питания 68709D0006B, либо его аналоги c использованием микросхем F9223L (PWM), FA5501A (PFC), STR-W6251 и силовых ключей типа W20NM60 (PFC).
MainBoard - основная плата (материнская плата) представляет собой модуль 68709M0348F, с применением микросхем VST693G-FA-B3-000 1.71VT01 , AD9381, 24C32, TPA3100D2 и других.
Тюнер VCTP:V3.16 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CMO
Model : V320B1-L04
Type : a-Si TFT-LCD, Panel
Diagonal size : 32.0 inch
Resolution : 1366x768, WXGA
Display Mode : Super MVA, Normally Black, Transmissive
Active Area : 708.954x398.592 mm
Surface : Antiglare (Haze 25%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1200:1
Display Colors : 16.7M (8-bit), CIE1931 75%
Response Time : 6.5 (G to G)
Frequency : 60Hz
Lamp Type : 16 pcs CCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V
