Ремонт телевизора LG 26LD335 26LD335-ZA.BRUDLJU

Техническое описание и состав телевизора LG 26LD335 26LD335-ZA.BRUDLJU, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 26LD335 26LD335-ZA.BRUDLJU
TV LCD 26LD335
Диагональ экрана: 26" (66 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Контрастность динамическая: 30000:1
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG
Звук стерео: есть
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x2, USB, RS-232
Разъём наушников: есть
Вес телевизора: 9 кг
Размеры: C подставкой 667x504x224 мм
Без подставки 667x446x80 мм
LG 26LD335 26LD335-ZA.BRUDLJU

LG LED
Model: 26LD335 26LD335-ZA.BRUDLJU

Chassis/Version: LD01B

Panel: T260XW04 V.3

T-CON: 26T05-C00 T260XW04 V3

LED driver (backlight): VIT71886.00

PWM LED driver: OZ964SN

MOSFET LED driver: P2904BD, P4004ED

Power Supply (PSU): LGP26-10P K EAX62106803/1

PWM Power: ICE3B0365J (Standby), L6599D, L6562A (PFC)

MainBoard: EAX63329201 (3) EBR72642747

IC MainBoard: CPU: LGE107DC-RP, DDR: H5TQ1G63BFR-H9C, Nand: HY27UF082G2B, SPI FLASH MX25L8005M2I

Тuner: TDTJ-S001D EBL60721201

Control: Remote: AKB72915207

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор LG 26LD335 не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.

С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания LGP26-10P. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) ICE3B0365J (Standby), L6599D, L6562A (PFC) обычно проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы EAX63329201 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CPU: LGE107DC-RP, DDR: H5TQ1G63BFR-H9C, Nand: HY27UF082G2B, SPI FLASH MX25L8005M2I. Неисправные компоненты следует заменить.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TDTJ-S001D EBL60721201. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Внимание владельцам телевизоров! Попытки самостоятельного ремонта LG 26LD335 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!


Скачать: Service manual and schematic diagram LG 26LD335 Chassis LD91A.
26LD320, 26LD320C, 26LD320N, 26LD335, 26LD320-ZA, 26LD320C-ZA, 26LD320N-ZA, 26LD335-ZA.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX63329201 показан на рисунке ниже:

EAX63329201

EAX63329201 может применяться в телевизорах:

LG 42LD555-ZC (Panel LC420WUG (SC)(A1)), LG 32LD335 ZA (Panel T315XW03 V.1), LG 37LD425 ZA (Panel T370HW03 V.B), LG 42LD425 (Panel LC420WUG (SC)(A1)), LG 26LD335 26LD335-ZA.BRUDLJU (Panel T260XW04 V.3).

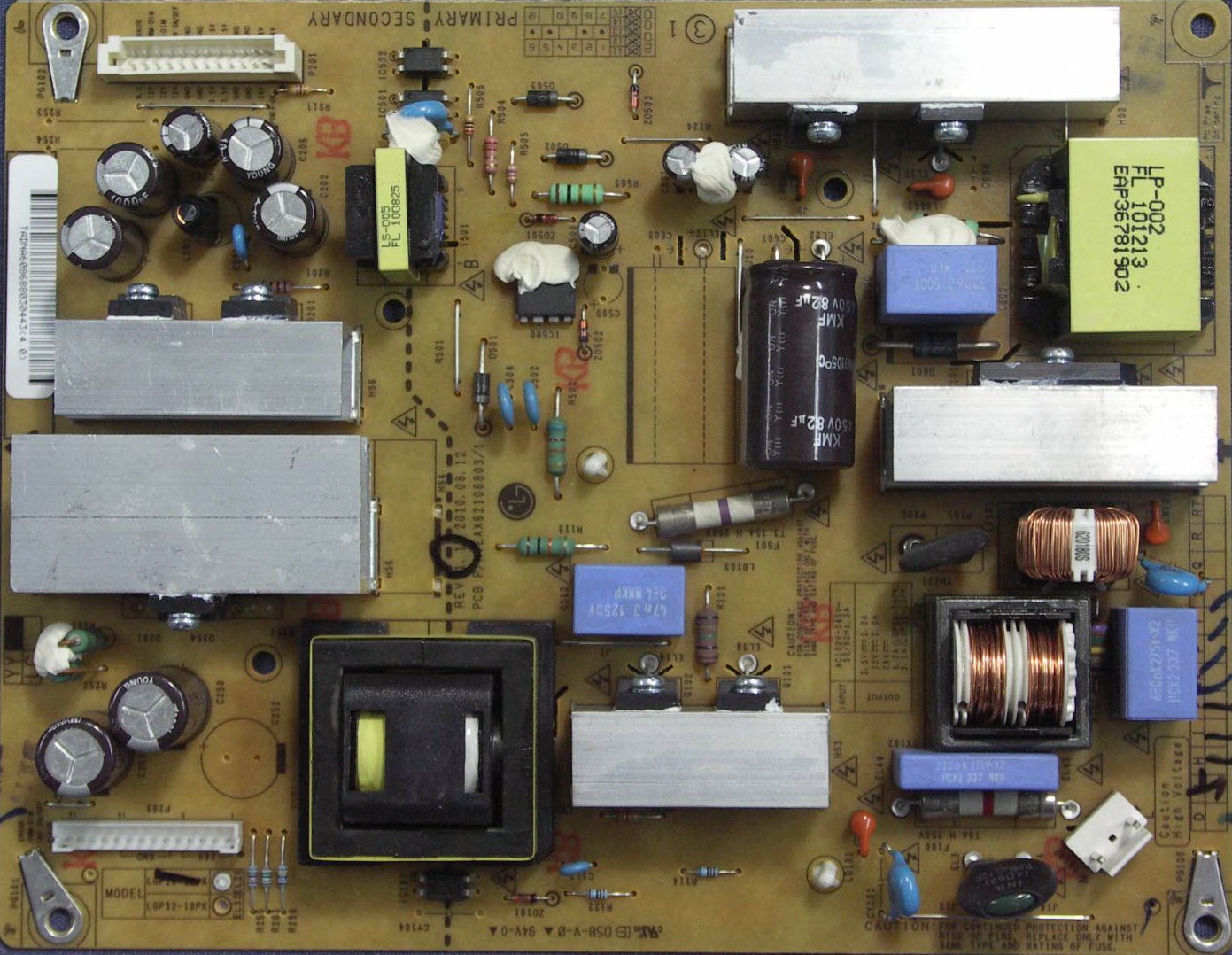

Внешний вид блока питания

Основные особенности устройства LG 26LD335:

Установлена матрица (LED-панель) T260XW04 V.3.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 26T05-C00.
Для питания светодиодов подсветки применяется LED-драйвер VIT71886.00, управляется ШИМ-контроллером OZ964SN. В качестве силовых элементов LED-драйвера применяются ключи типа P2904BD, P4004ED.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 26LD335 осуществляет модуль питания LGP26-10P, либо его аналоги c использованием микросхем ICE3B0365J (Standby), L6599D, L6562A (PFC).
MainBoard - основная плата (материнская плата) представляет собой модуль EAX63329201, с применением микросхем CPU: LGE107DC-RP, DDR: H5TQ1G63BFR-H9C, Nand: HY27UF082G2B, SPI FLASH MX25L8005M2I и других.
Тюнер TDTJ-S001D EBL60721201 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : AUO
Model : T260XW04 V3
Type : a-Si TFT-LCD, Panel
Diagonal size : 26.0 inch
Resolution : 1366x768, WXGA
Display Mode : AMVA, Normally Black, Transmissive
Active Area : 575.769x323.712 mm
Surface : Antiglare (Haze 13%), Hard coating (3H)
Brightness : 450 cd/m²
Contrast Ratio : 3000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 6.5 (G to G)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V
