Ремонт телевизора LG 19LH2000

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора LG 19LH2000, тип панели и применяемые модули. Состав модулей.

LG
Model: 19LH2000 19LH2000-ZA

Chassis/Version: LD91A

Panel: M185B1-L03 // CLAA185WA

Lamp backlight: 2 LAMP CCFL

Inverter (backlight): integrated into PSU

PWM Inverter: DT8211A

MOSFET Inverter: P2503NPG

Power Supply (PSU): AIP-0187A

PWM Power: STR-W6252, BD961N

MainBoard: EAX60686904 (2)

IC MainBoard: CPU: LGE3368A-LF-SF, NAND: FLASH:HY27US08121B-TPCB, SPI FLASH:W25X32VSSIG, EEPROM: M24512

Тuner: TDFW-G235D

Control: IR: EBR61125281


Технические характеристики 19LH2000

TV LCD 19LH2000 | Год выпуска: 2009
Диагональ экрана: 19" (48 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 300 кд/м2
Контрастность динамическая: 8000:1
Угол обзора: 170°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 6 Вт (2x3 Вт)
Акустика: два динамика
Интерфейс: аудио x2, компонентный, SCART x2, RGB, VGA, HDMI, USB, RS-232
Разъём наушников: есть
Размеры: C подставкой 462x353x171 мм
Без подставки 462x308x65 мм
Потребление от сети: 40 Вт
LG 19LH2000

Общие рекомендации по ремонту TV LCD

Возможные неисправности

- Телевизор LG 19LH2000 не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.

С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания AIP-0187A. Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) STR-W6252, BD961N, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы EAX60686904 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: LGE3368A-LF-SF, NAND: FLASH:HY27US08121B-TPCB, SPI FLASH:W25X32VSSIG, EEPROM: M24512 . Неисправности чипов BGA обычно легко выявить методом прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TDFW-G235D. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процесора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора LG 19LH2000 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Прошивка SPI FLASH, EEPROM LG 19LH2000 LD91A, Main: EAX60686904 (2), Panel: CLAA185WA.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX60686904 показан на рисунке ниже:

EAX60686904

EAX60686904 может применяться в телевизорах:

LG 32LD320 (Panel T315XW03 V1), LG 32LD320-ZA (Panel T315XW03), LG 32LH4000-ZA (Panel LC320WUN), LG 32LH2000 (Panel LK315T3LA57), LG 32LH2010 (Panel LK315T3LA57), LG 32LF2510 ZB (Panel LC320WUN (SA)(B3)), LG 37LH2000 (Panel LC370WXE (SB)(A1)), LG 19LD320 ZA (Panel M185B1-L02 Rev.C3), LG 26LH2000 (Panel T260XW02 V.R), LG 32LG2100 (Panel LC320WXN), LG 22LH2000 ZA (Panel V216B1-L02), LG 42LH2000 ZA.ARUVLH (Panel LC420WXE (SB)(A1)), LG 32LD321 32LD321-ZB (Panel T315XW03 V1), LG 26LD320 (Panel T260XW04 V.3), LG 19LH2000 19LH2000-ZA (Panel M185B1-L03).

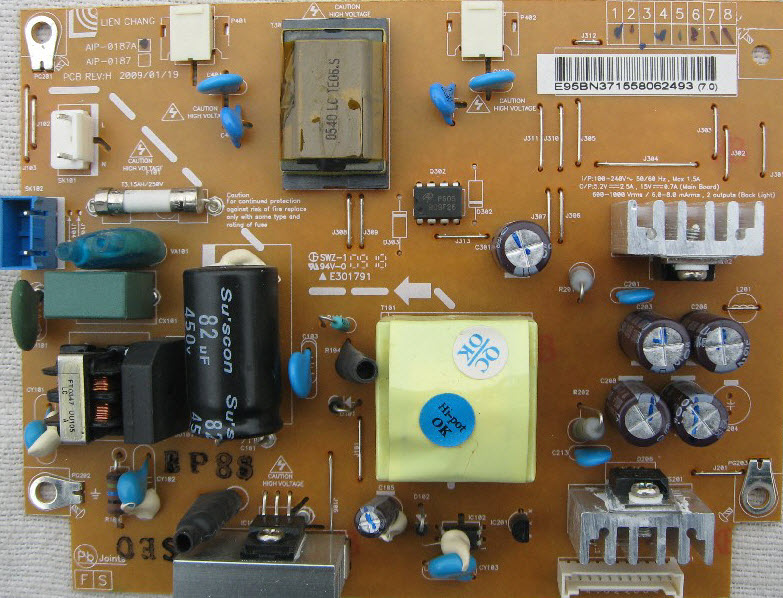

Внешний вид блока питания

Основные особенности устройства LG 19LH2000:

Установлена матрица (LCD-панель) M185B1-L03 или CLAA185WA.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером DT8211A. В качестве силовых элементов инвертора применяются ключи типа P2503NPG.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 19LH2000 осуществляет модуль питания AIP-0187A, либо его аналоги c использованием микросхем STR-W6252, BD961N.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX60686904, с применением микросхем CPU: LGE3368A-LF-SF, NAND: FLASH:HY27US08121B-TPCB, SPI FLASH:W25X32VSSIG, EEPROM: M24512 и других.
Тюнер TDFW-G235D обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CMO
Model : M185B1-L03
Type : a-Si TFT-LCD, Panel
Diagonal size : 18.5 inch
Resolution : 1366x768, WXGA
Display Mode : TN, Normally White, Transmissive
Active Area : 409.8x230.4 mm
Surface : Antiglare (Haze 25%), Hard coating (3H)
Brightness : 300 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 72%
Response Time : 1.3/3.7 (Tr/Td)
Frequency : 60Hz
Lamp Type : 2 pcs CCFL Without Driver
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
