Ремонт телевизора IZUMI TL32H501B

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора IZUMI TL32H501B, тип панели и применяемые модули. Состав модулей.

IZUMI
Model: TL32H501B

Chassis/Version: 090-6M16TV-01

Panel: LTA320AP17

Lamp backlight: 4 Lamp CCFL

Inverter (backlight): integrated into PSU

Trans Inverter: TLT-2503

Power Supply (PSU): IPB732 H

PWM Power: SG3525AN, L6562A

MainBoard: 090-6M16TV-01

IC MainBoard: Spi Flash: F16-100, Eeprom: 24C64

Тuner: AFT7/W110G


Технические характеристики TL32H501B

TV LCD TL32H501B
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность: 1100:1
Угол обзора: 176°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 10 Вт (2х5 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, S-Video, SCART, RGB, VGA, HDMI
Вес телевизора: 13.5 кг
IZUMI TL32H501B

Общие рекомендации по ремонту TV LCD

Возможные проявления дефектов

- Телевизор IZUMI TL32H501B не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания IPB732. Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) SG3525AN, L6562A, при остутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансфоматоров.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы 090-6M16TV-01 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - Spi Flash: F16-100, Eeprom: 24C64 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в соврменных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера AFT7/W110G. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процесора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Прошивка FLASH IZUMI TL32H501B, Main: 090-6M16TV-01, Panel: LTA320AP17

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 090-6M16TV-01 показан на рисунке ниже:

090-6M16TV-01

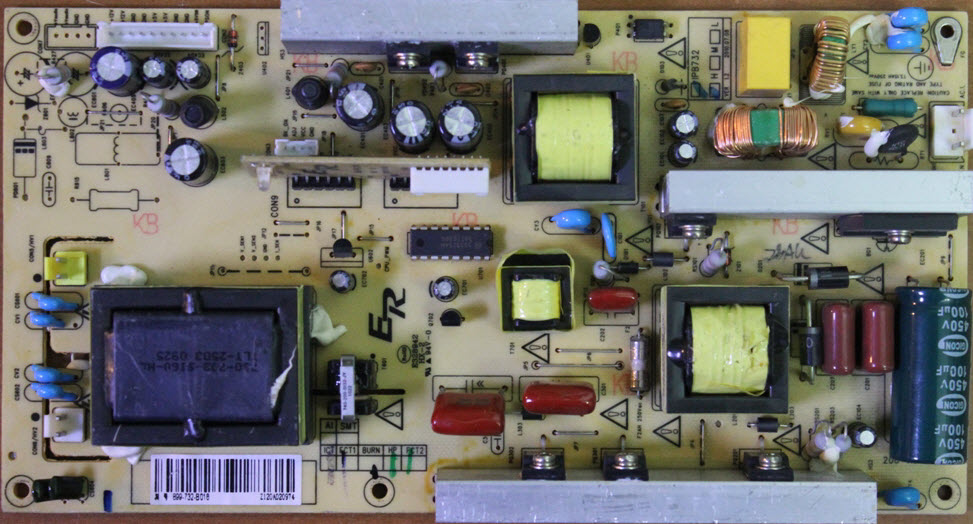

Внешний вид блока питания

Основные особенности устройства IZUMI TL32H501B:

Установлена матрица (LCD-панель) LTA320AP17.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания. В преобразователе инвертора установлен трансформатор TLT-2503.
Формирование необходимых питающих напряжений для всех узлов телевизора IZUMI TL32H501B осуществляет модуль питания IPB732, либо его аналоги c использованием микросхем SG3525AN, L6562A.
MainBoard - основная плата (материнская плата) представляет собой модуль 090-6M16TV-01, с применением микросхем Spi Flash: F16-100, Eeprom: 24C64 и других.
Тюнер AFT7/W110G обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTA320AP17
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : S-PVA, Normally Black, Transmissive
Active Area : 697.68x392.26 mm
Surface : Antiglare (Haze 7%), Hard coating (3H)
Brightness : 450 cd/m²
Contrast Ratio : 3500:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 9/9 (Tr/Td); 8 (G to G)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V
