Ремонт телевизора IZUMI TL22F405B

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора IZUMI TL22F405B, тип панели и применяемые модули. Состав модулей.

IZUMI
Model: TL22F405B

Chassis/Version: B.SPC81B-1

Panel: M215HW01 V.0

Inverter (backlight): BSFI#2242-76B VER:1.0

PWM Inverter: OB3302CP

MOSFET Inverter: ST4828N

Power Supply (PSU): BSFP2206001AK

PWM Power: LD7575PS

MOSFET Power: TSF8N60M

MainBoard: B.SPC81B-1 9245

IC MainBoard: Spi Flash: EN25T80-75HCI, Eeprom: 24C32, Audio: YD1517P

Тuner: TDQ-6F6/T1260W


Технические характеристики TL22F405B

TV LCD TL22F405B
Диагональ экрана: 22" (55 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Поддержка HD: 1080p Full HD
Яркость: 300 кд/м2
Контрастность: 1000:1
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 6 Вт (2х3 Вт)
Акустика: два динамика
Интерфейс: AV, S-Video, SCART, VGA, HDMI
IZUMI TL22F405B

Общие рекомендации по ремонту TV LCD

Ремонт телевизора IZUMI с шасси B.SPC81B-1 следует начинать с диагностики неисправности, которая предполагает внимательный осмотр внешних и внутренних элементов устройства. Часто по внешним признакам и характеру повреждений элементов появляется возможность сделать некоторые выводы и определить дальнейший алгоритм поиска дефекта до проведения необходимых замеров в контрольных точках. Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.

В случаях, когда телевизор IZUMI TL22F405B не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания BSFP2206001AK или отсутствует питание процессора на материнской плате (типовой дефект некоторых моделей телевизоров IZUMI). В общем случае прежде всего необходимо проверить электролитические конденсаторы фильтров вторичных выпрямителей и предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты .
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер , который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

Если у телевизора IZUMI TL22F405B нет изображения, а звук есть, неисправность следует искать в преобразователе питания ламп подсветки (инверторе). Так же необходимо проверить исправность электролитических конденсаторов фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR. Отключая защиту в целях диагностики, необходимо помнить, что в данном случае есть риск выхода из строя силовых элементов инвертора. По завершению диагностики все штатные цепи защиты следует обязательно восстановить.

На материнской плате B.SPC81B-1 9245, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение). В некоторых случаях требуют проверки или замены (если это необходимо) элементы платы MB (SSB) - Spi Flash: EN25T80-75HCI, Eeprom: 24C32, Audio: YD1517P. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

Внимание! Пользователям и владельцам телевизоров TL22F405B, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Прошивка FLASH IZUMI TL22F405B, Main: B.SPC81B-1 9245, Panel: M215HW01 V.0

Дополнительно по ремонту MainBoard

Внешний вид MainBoard B.SPC81B-1 показан на рисунке ниже:

B.SPC81B-1

B.SPC81B-1 может применяться в телевизорах:

AKAI LTC-15S04 LTC-15S04M (Panel LTA150XH-L06), BBK LD2424HDU (Panel HT235F01-100), FUSION FLTV-19W6 (Panel M190A1-P0A), FUSION FLTV-22W6 (Panel CLAA215FA), IZUMI TL22F405R (Panel M215HW01 V.0), IZUMI TL22F405B (Panel M215HW01 V.0), IZUMI TL19H405B (Panel M190MWW3).

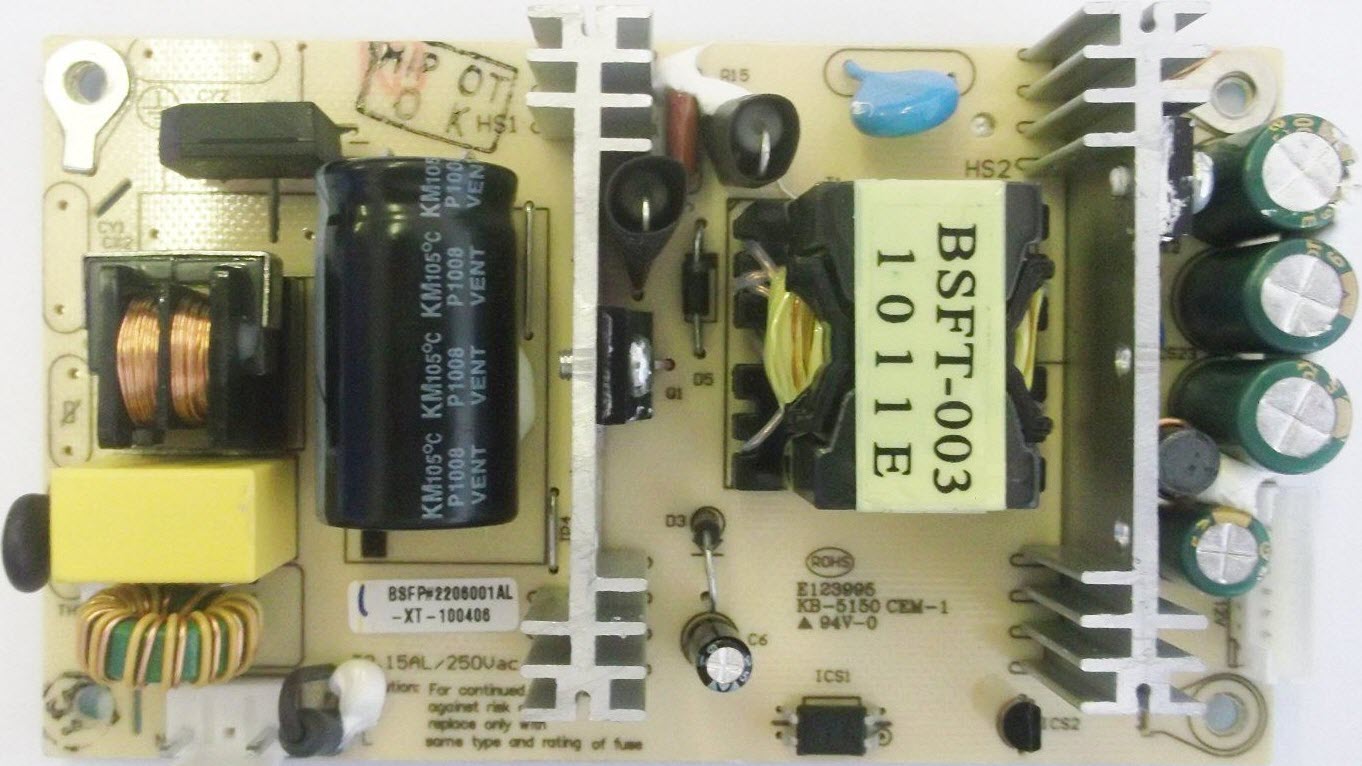

Внешний вид блока питания

Основные особенности устройства IZUMI TL22F405B:

Установлена матрица (LCD-панель) M215HW01 V.0.
Для питания ламп подсветки применяется инвертор BSFI#2242-76B, управляется ШИМ-контроллером OB3302CP. В качестве силовых элементов инвертора применяются ключи типа ST4828N.
Формирование необходимых питающих напряжений для всех узлов телевизора IZUMI TL22F405B осуществляет модуль питания BSFP2206001AK, либо его аналоги c использованием микросхем LD7575PS и силовых ключей типа TSF8N60M.
MainBoard - основная плата (материнская плата) представляет собой модуль B.SPC81B-1, с применением микросхем Spi Flash: EN25T80-75HCI, Eeprom: 24C32, Audio: YD1517P и других.
Тюнер TDQ-6F6/T1260W обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

IZUMI TL22F405B
Тип панели (матрица): M215HW01 V.0
Материнская плата: B.SPC81B-1 9245, U11: EN25T80-75HCI, U13:ISSI 936 432a-2GL(24C32), U9-U10:ISSI 936 402B-2GL X2 (24C02), U14: TDA9685TS, U3: MP1423DN, U17: 74HC4052D, U2: AOZ1071AI, U15: TDA1517P, Tuner: TDQ-6F6/T1260W
T-con: M215HW01 V.0 CTRL PCB 21M01-C02
Invertor: BSFI#2242-76B VER:1.0, U301: OB3302CP, U302: ST4828N
PSU: BSFP2206001AK, IC1: LD7575PS, Q1: TSF8N60M

Дополнительная техническая информация о панели:
Brand : AUO
Model : M215HW01 V0
Type : a-Si TFT-LCD, Panel
Diagonal size : 21.5 inch
Resolution : 1920x1080, FHD
Display Mode : TN, Normally White, Transmissive
Active Area : 476.64x268.11 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 300 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 72%
Response Time : 3.8/1.2 (Tr/Td)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 30 pins
Voltage : 5.0V
