Ремонт телевизора DNS V40D8200

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора DNS V40D8200, тип панели и применяемые модули. Состав модулей.

DNS LED
Model: V40D8200

Chassis/Version: T.MSD309

Panel: DTW400LL01-A // LSC400HV02-W05 //

LED backlight: DTW4001200, HJ350171001-D

T-CON: 12PSQBC4LV0.0; LPF12B0; LVDS: PL.MS6M30.1B-1

LED driver (backlight): integrated into PSU

PWM LED driver: OB2273

Power Supply (PSU): LK-PL390401E

PWM Power: FAN7930 (PFC), OB2273

MOSFET Power: SMK0870F

MainBoard: T.MSD309.BA5T // T.MSD309.BA3T

IC MainBoard: Spi Flash: 25Q32FVS1G, W25X10

Технические характеристики

LCD TV LED V40D8200
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Яркость: 350 кд/м2
Контрастность: 6000:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть, DVB-T2, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, VGA, HDMI x4, USB
Вес телевизора: 12.4 кг
Размеры: C подставкой 910x592x220 мм
Без подставки 910x524x60 мм
Потребление от сети: 90 Вт
DNS V40D8200

Общие рекомендации по ремонту TV LCD LED

При неисправности модуля питания LK-PL390401E, внешние проявления могут быть различными, например, DNS V40D8200 не включается совсем и нет никакой индикации контрольных лампочек на передней панели. Диагностику и ремонт общего блока питания всегда следует начинать с проверки сетевого предохранителя и состояния электролитических конденсаторов фильтров вторичных выпрямителей. Неисправные и вздутые конденсаторы следует заменить на новые. При обрыве предохранителя, целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя.
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.

Если у телевизора DNS V40D8200 нет изображения, а звук есть, вероятна неисправность в цепях подсветки LED панели DTW400LL01-A // LSC400HV02-W05.
Часто возникает необходимость в разборке панели чтобы проверить исправность светодиодов, а так же контактных соединений в разъёмах и пайках.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

Ремонт или диагностика материнской платы T.MSD309.BA5T следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить ПО (программное обеспечение).

Внимание владельцам! Попытки самостоятельного ремонта телевизора DNS V40D8200 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Скачать: Схема Chassis MSD309B Schematic diagram.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard T.MSD309.BA5T показан на рисунке ниже:

T.MSD309.BA5T

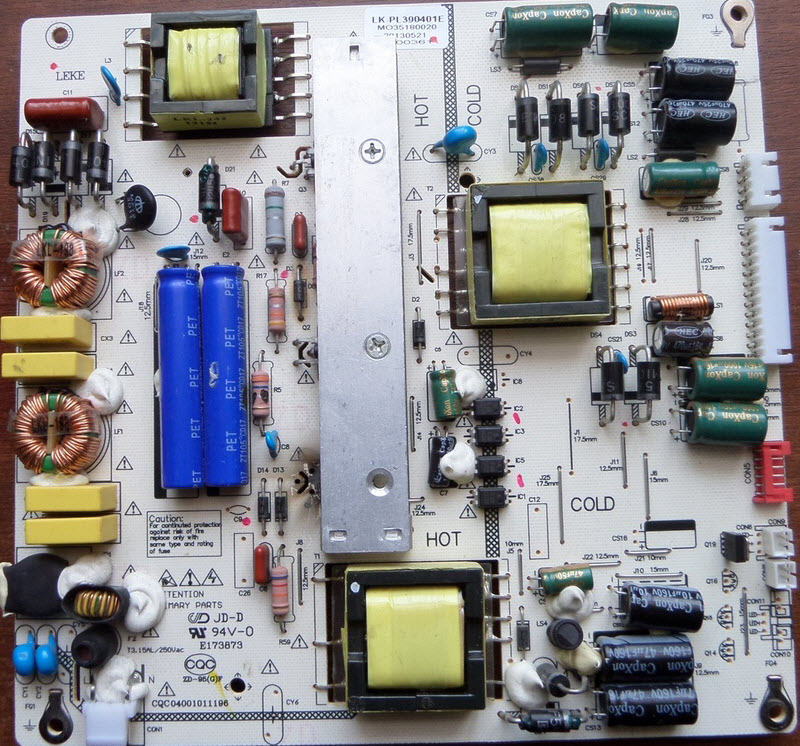

Внешний вид блока питания

Основные особенности устройства DNS V40D8200:

Установлена матрица (LED-панель) DTW400LL01-A или LSC400HV02-W05 или .
В управлении матрицей используется Тайминг-Контроллер (T-CON) 12PSQBC4LV0.0;.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OB2273.
Формирование необходимых питающих напряжений для всех узлов телевизора DNS V40D8200 осуществляет модуль питания LK-PL390401E, либо его аналоги c использованием микросхем FAN7930 (PFC), OB2273 и силовых ключей типа SMK0870F.
MainBoard - основная плата (материнская плата) представляет собой модуль T.MSD309.BA5T, с применением микросхем Spi Flash: 25Q32FVS1G, W25X10 и других.

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
