Ремонт телевизора DAEWOO DSL-20M1TC

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора DAEWOO DSL-20M1TC, тип панели и применяемые модули. Состав модулей.

DAEWOO
Model: DSL-20M1TC

Panel: A201SN02 V.4 // A201SN02 V.5

Inverter (backlight): 2899C V4.2 MINV20-08AU1B01

Trans Inverter: UI12001

Power Supply (PSU): Adapter CH-1205P 12v 5a

PWM Power: BA10358 (8pin), 1203D (8pin)

MOSFET Power: K2996

MainBoard: 3262C V1.1, 3784C V2.1 DVD

IC MainBoard: TDA1517P , MSP3415G 88

Тuner: MPE06-1-E

Технические характеристики

TV LCD DSL-20M1TC
Диагональ экрана: 20"
Формат экрана: 4:3
Разрешение: 1024x768
Яркость: 250 кд/м2
Контрастность: 450:1
Угол обзора: 170°
Время отклика пикселя: 16 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p
Звук стерео: есть
Интерфейс: AV, аудио x3, S-Video, компонентный, SCART, RGB, VGA, USB
Разъём наушников: есть
Вес телевизора: 9.52 кг
Размеры: C подставкой 490x478x184 мм
Без подставки 514x460x85 мм
DAEWOO DSL-20M1TC

Общие рекомендации по ремонту TV LCD

Возможные проявления дефектов

- Телевизор DAEWOO DSL-20M1TC не включается и вообще не подаёт никаких признаков включения. На кнопки управления и на пульт реакции нет.

Неисправность в подобных случаях следует искать в цепях источника питания Adapter.
Данная модель телевизора комплектуется внешним блоком питания типа Adapter CH-1205P 12v 5a, который владелец может приобретать и самостоятельно, а его ремонт не всегда может быть целесообразен, тем не менее, иногда есть определённый смысл вскрыть его и устранить несложные типовые дефекты, характерные для ИИП. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (K2996) преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) BA10358 (8pin), 1203D (8pin). Проверяется только заменой на заведомо исправный.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансфоматоров.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностика материнской платы 3262C следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - TDA1517P , MSP3415G 88 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера MPE06-1-E. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процесора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Внимание! Пользователям и владельцам телевизоров DSL-20M1TC, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.

Основные особенности устройства DAEWOO DSL-20M1TC:

Установлена матрица (LCD-панель) A201SN02 V.4 или A201SN02 V.5.
Для питания ламп подсветки применяется инвертор 2899C. В преобразователе инвертора установлен трансформатор UI12001.
Для питания всех внутренних узлов телевизора DAEWOO DSL-20M1TC используется внешний источник типа Adapter CH-1205P 12v 5a c использованием микросхем BA10358 (8pin), 1203D (8pin) и силовых ключей типа K2996.

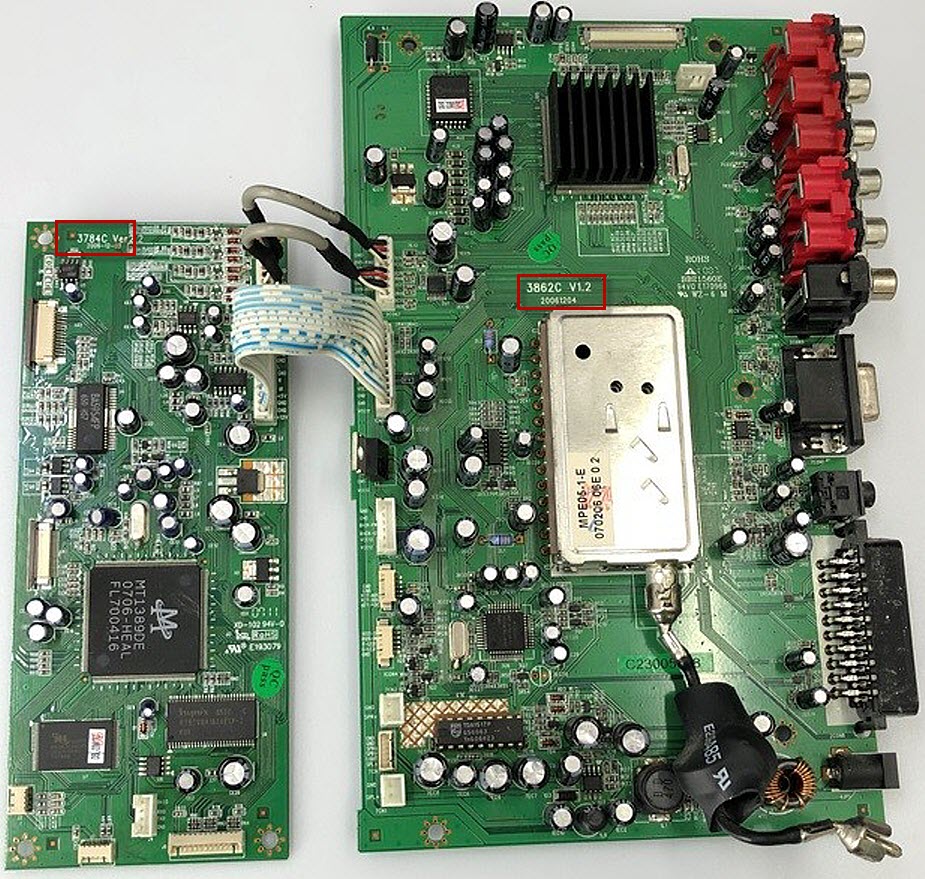

MainBoard - основная плата (материнская плата) представляет собой модуль 3262C, с применением микросхем TDA1517P , MSP3415G 88 и других.
Тюнер MPE06-1-E обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : AUO
Model : A201SN02 V4
Type : a-Si TFT-LCD, Panel
Diagonal size : 20.1 inch
Resolution : 800x600, SVGA
Display Mode : TN, Normally White, Transmissive
Active Area : 408x306 mm
Surface : Antiglare
Brightness : 450 cd/m²
Contrast Ratio : 500:1
Display Colors : 16.7M (8-bit), CIE1931 75%
Response Time : 11/5 (Tr/Td)
Frequency : 60Hz
Lamp Type : 6 pcs CCFL Without Driver
Signal Interface : TTL (1 ch, 8-bit), 50 pins
Voltage : 5.0V
