Ремонт телевизора DAEWOO DLP-32C2

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора DAEWOO DLP-32C2, тип панели и применяемые модули. Состав модулей.

DAEWOO
Model: DLP-32C2

Chassis/Version: SL-130P DLP-32C3

Panel: LTA320WT-LF2 // LTA 320 WT-L06

T-CON: 320WSC4LV5; ic LRX4222T3

Inverter (backlight): INVERT320A Rev1.0

PWM Inverter: BD9882F (20)

MOSFET Inverter: 4525GEH

Trans Inverter: IT-133 06AQ

Power Supply (PSU): FEL-3237A VER01

PWM Power: L6598 (PWM Resonant 16pin), L6561 (PFC), STR-A6159 (Standby)

MainBoard: 4859813793_03 SL223P (MP)

IC MainBoard: VP-PX66, MSP4610K D6 , M30620SPGP , STA515W

Тuner: UV1316/A

Технические характеристики

TV LCD DLP-32C2
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Кадр в кадре (PIP): есть
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность: 3000:1
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 20 Вт (2x10Вт)
Акустика: два динамика
Интерфейс: AV, SCART x2, RGB, VGA, HDMI
DAEWOO DLP-32C2

Общие рекомендации по ремонту TV LCD

Возможные проявления дефектов

- Телевизор DAEWOO DLP-32C2 не включается совсем. Контрольные лампочки не светят и не мигают. На ПДУ и кнопки на панели управления не реагирует.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания FEL-3237A. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) L6598 (PWM Resonant 16pin), L6561 (PFC), STR-A6159 (Standby). Проверяется только заменой на заведомо исправный.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа. После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностика материнской платы 4859813793_03 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов VP-PX66, MSP4610K D6 , M30620SPGP , STA515W и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера UV1316/A. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процесора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора DAEWOO DLP-32C2 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!

Скачать: Сервис мануал и схема DAEWOO DLP-26C2, DLP-26C3, DLP-32C1, DLP-32C2, DLP-32C3, DLP-37C3, DLP-42C1 chassis SL-223P.

Схема блока питания FEL-3237A.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 4859813793_03 показан на рисунке ниже:

4859813793_03

Дополнительно по PSU

По условиям соответствия современным мировым стандартам для бытовых импульсных источников питания модуль FEL-3237A предусматривает использование узла коррекции коэффициента мощности (Power Factor Correction). Схема PFC представляет собой повышающий обратноходовый преобразователь на основе шим-регулятора L6561. Реактивное сопротивление электролитического конденсатора сетевого фильтра на частоте 50-60 гц составляет обычно не более 20-30 ом и его заряд непосредственно от сети через открытые диоды мог бы достигать десятков ампер в импульсе, если не применять никакой фильтрации.
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.

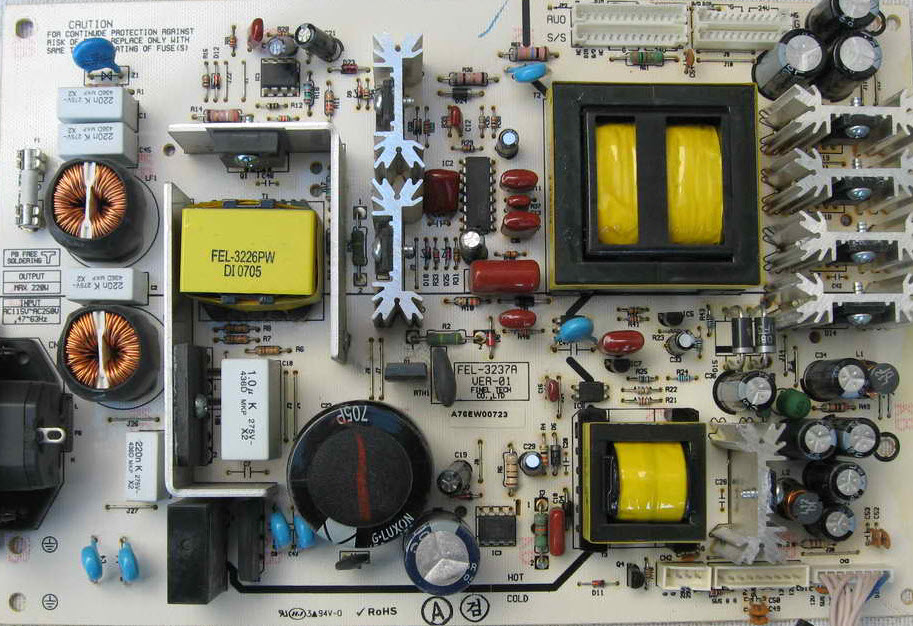

Внешний вид блока питания

Основные особенности устройства DAEWOO DLP-32C2:

Установлена матрица (LCD-панель) LTA320WT-LF2 или LTA 320 WT-L06.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 320WSC4LV5;.
Для питания ламп подсветки применяется инвертор INVERT320A, управляется ШИМ-контроллером BD9882F (20). В преобразователе инвертора установлен трансформатор IT-133 06AQ. В качестве силовых элементов инвертора применяются ключи типа 4525GEH.
Формирование необходимых питающих напряжений для всех узлов телевизора DAEWOO DLP-32C2 осуществляет модуль питания FEL-3237A, либо его аналоги c использованием микросхем L6598 (PWM Resonant 16pin), L6561 (PFC), STR-A6159 (Standby).
MainBoard - основная плата (материнская плата) представляет собой модуль 4859813793_03, с применением микросхем VP-PX66, MSP4610K D6 , M30620SPGP , STA515W и других.
Тюнер UV1316/A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTA320WT-LF2
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : S-PVA, Normally Black, Transmissive
Active Area : 697.68x392.26 mm
Surface : Antiglare (Haze 44%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1200:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 8 (G to G)
Frequency : 60Hz
Lamp Type : FFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
