Ремонт телевизора BBK LT4214S

Техническое описание и состав телевизора BBK LT4214S, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
BBK LT4214S
TV LCD LT4214S
Диагональ экрана: 42" (106 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность: 1000:1
Угол обзора: 176°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 200
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 14 Вт (2x7 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2
Разъём наушников: есть
Вес телевизора: 28.5 кг
Потребление от сети: 250 Вт
BBK LT4214S

BBK
Model: LT4214S

Chassis/Version: Ver1

Panel: LC420WX7 Sl A1

Lamp backlight: EEFL Embedded

Inverter (backlight): LC420WX7 M/S Rev1.3

Trans Inverter: BET2544-42L3

Power Supply (PSU): HLP-45A01

PWM Power: LM2576T-ADJ

MOSFET Power: 24N50 ,

MainBoard: RSAG7.820.1037 Ver C LCD4233EU

IC MainBoard: TPA3101D2 , TMDS141A ,

Тuner: TDQ-6FT/W126H

Общие рекомендации по ремонту TV LCD LCD

Возможные неисправности

- BBK LT4214S не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

С подобными проявлениями обычно выходит из строя модуль питания HLP-45A01. Необходимо замерить вторичные выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (24N50 ,) преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, питающих, частотозадающих, демпферных... а так же элементов Отрицательной Обратной Связи стабилизации. Микросхема ШИМ (PWM) LM2576T-ADJ так же может быть причиной неисправности силового ключа преобразователя и проверяется заменой.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа. Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностика материнской платы LCD4233EU следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - TPA3101D2 , TMDS141A , которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

При подозрении на неисправность тюнера TDQ-6FT/W126H, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора BBK LT4214S без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Прошивка на BBK LT4214S от участников сибирского форума:

Download прошивки BBK LT4214S RSAG7.820.1037 LC420WX7-SLA1 CRC: CACCA649 4 KBit (Pack 0.34KB), 133EC9AE 32 KBit (Pack 0.78KB), 2C2738C1 4 Mbit (Pack 0.19MB)

Дополнительно по ремонту MainBoard

Внешний вид MainBoard RSAG7.820.1037 показан на рисунке ниже:

RSAG7.820.1037

RSAG7.820.1037 может применяться в телевизорах:

BBK LT2614S (Panel V260B1-L02), BBK LT3214S (Panel LC320W01 (SL)(A1)), BBK LT4214S (Panel LC420WX7 Sl A1), BBK LT3215S (Panel LC320WX3 (SL)(C1)), BBK LT4014S (Panel LTA400WT-L17), DAEWOO DLP-26H1C (Panel V260B1-L02).

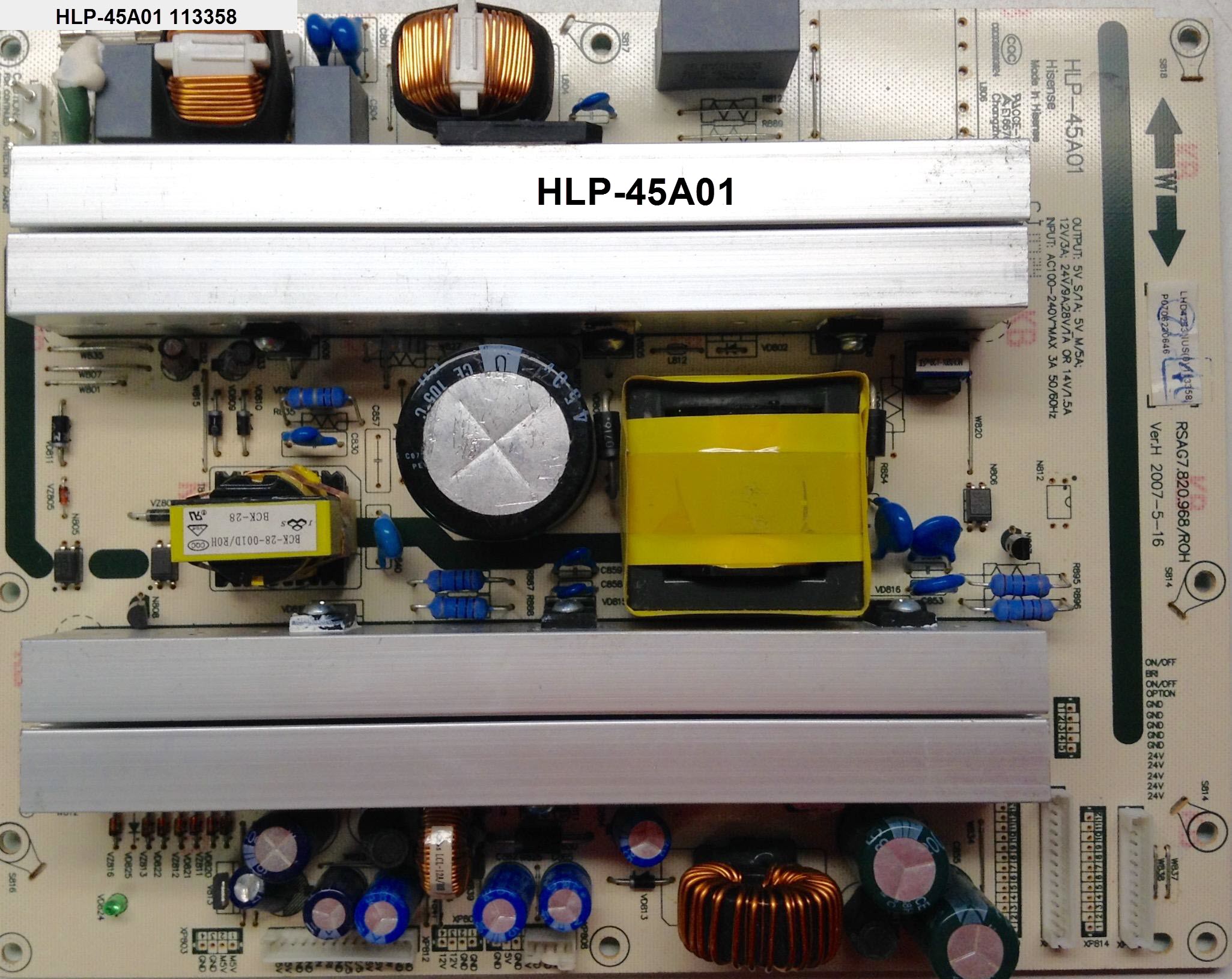

Внешний вид блока питания

Основные особенности устройства BBK LT4214S:

Установлена матрица (LCD-панель) LC420WX7 Sl A1.
Для питания ламп подсветки применяется инвертор LC420WX7. В преобразователе инвертора установлен трансформатор BET2544-42L3.
Формирование необходимых питающих напряжений для всех узлов телевизора BBK LT4214S осуществляет модуль питания HLP-45A01, либо его аналоги c использованием микросхем LM2576T-ADJ и силовых ключей типа 24N50 ,.
MainBoard - основная плата (материнская плата) представляет собой модуль RSAG7.820.1037, с применением микросхем TPA3101D2 , TMDS141A , и других.
Тюнер TDQ-6FT/W126H обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC420WX7-SLA1
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1366x768, WXGA
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 930.25x523.01 mm
Surface : Antiglare (Haze 13%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (8-bit), CIE1931 73%
Response Time : 10 (Tr+Td); 5 (G to G)
Frequency : 60Hz
Lamp Type : EEFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
