Ремонт телевизора AKIRA LCT-42MT02ST

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора AKIRA LCT-42MT02ST, тип панели и применяемые модули. Состав модулей.

AKIRA
Model: LCT-42MT02ST

Chassis/Version: TV3201-ZC01-02

Panel: T420XW01 V.7

Lamp backlight: 20 Lamp CCFL

Inverter (backlight): 4H.V1838.371 C2

PWM Inverter: OZ964SN

MOSFET Inverter: P2804ND5

Power Supply (PSU): MLT198L

PWM Power: MC0628R, NCP1653A (PFC), LD7550

MainBoard: TV3201-ZC01-02 303C3201075 (C)

IC MainBoard: MST9X88LD, 25X40VNIG, HY5DU281622FTP-5, STA540SA

Тuner: JS-6H2-12

Control: IR: TV1902-ZC25-01 (C)


Технические характеристики LCT-42MT02ST

TV LCD LCT-42MT02ST | Год выпуска: 2007
Диагональ экрана: 42" (106 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Яркость: 500 кд/м2
Контрастность: 1500:1
Угол обзора: 176°
Время отклика пикселя: 7 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 30 Вт (2х15 Вт)
Интерфейс: AV, аудио x3, S-Video, компонентный, SCART, RGB, VGA, HDMI x2
AKIRA LCT-42MT02ST

Общие рекомендации по ремонту TV LCD

Возможные проявления дефектов

- Телевизор AKIRA LCT-42MT02ST не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.

Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания MLT198L. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) MC0628R, NCP1653A (PFC), LD7550, при остутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансфоматоров.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы TV3201-ZC01-02 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - MST9X88LD, 25X40VNIG, HY5DU281622FTP-5, STA540SA на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера JS-6H2-12 и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Внимание пользователям! Самостоятельный ремонт телевизора AKIRA LCT-42MT02ST без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard TV3201-ZC01-02 показан на рисунке ниже:

TV3201-ZC01-02

TV3201-ZC01-02 может применяться в телевизорах:

SUPRA STV-LC2601W (Panel V260B1-L02 REV.C1), SUPRA STV-LC2602WD (Panel 26 дюймов), SUPRA STV-LC3201W (Panel V315B1-L01), SUPRA STV-LC3202W (Panel V315B1-L01).

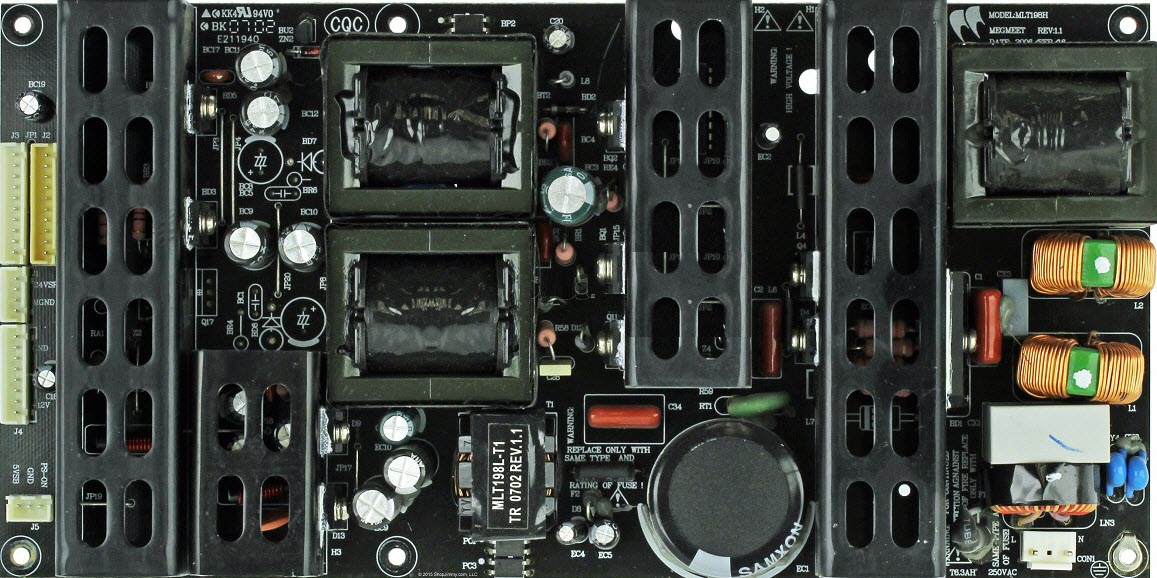

Внешний вид блока питания

Основные особенности устройства AKIRA LCT-42MT02ST:

Установлена матрица (LCD-панель) T420XW01 V.7.
Для питания ламп подсветки применяется инвертор 4H.V1838.371, управляется ШИМ-контроллером OZ964SN. В качестве силовых элементов инвертора применяются ключи типа P2804ND5.
Формирование необходимых питающих напряжений для всех узлов телевизора AKIRA LCT-42MT02ST осуществляет модуль питания MLT198L, либо его аналоги c использованием микросхем MC0628R, NCP1653A (PFC), LD7550.
MainBoard - основная плата (материнская плата) представляет собой модуль TV3201-ZC01-02, с применением микросхем MST9X88LD, 25X40VNIG, HY5DU281622FTP-5, STA540SA и других.
Тюнер JS-6H2-12 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : AUO
Model : T420XW01 V7
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1366x768, WXGA
Display Mode : AMVA, Normally Black, Transmissive
Active Area : 930.25x523.01 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1500:1
Display Colors : 16.7M (8-bit)
Response Time : 15/5 (Tr/Td); 6 (G to G)
Frequency : 60Hz
Lamp Type : 20 pcs CCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
