Ремонт телевизора AKAI LEA-55V59P

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора AKAI LEA-55V59P, тип панели и применяемые модули. Состав модулей.

AKAI LED
Model: LEA-55V59P

Chassis/Version: T.MS3463S.U851

Panel: LSF550FN09-L02

LED backlight: ZN-55HB14BL/R-5L+5R 61031 V1.1-OT(7 LED)

T-CON: LMC550FN19 16Y_BGU11BPCMTA4V0.1)

LED driver (backlight): integrated into PSU

Power Supply (PSU): PW.168W2.851

MainBoard: T.MS3463S.U851

IC MainBoard: Spi Flash: GD25Q64

Тuner: CDT-9NT372-RF01

Control: IR: MX-32N16-IR T 20140709


Технические характеристики LEA-55V59P

LCD TV LED UHD LEA-55V59P | Год выпуска: 2017
Диагональ экрана: 55" (140 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 50 Гц
LED подсветка: есть, Direct LED
Поддержка HD: 4K UHD
Яркость: 220 кд/м2
Контрастность: 3000:1
Угол обзора: 178°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Количество каналов: 800
Телетекст: есть
Мультимедиа: MP3, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2х8 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, VGA, HDMI x3, USB
Разъём наушников: есть
Вес телевизора: 13.6 кг
Размеры: с подставкой 1244x773x236 мм
без подставки 1244x728x97 мм
AKAI LEA-55V59P

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор AKAI LEA-55V59P не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.

Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) PW.168W2.851. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

В нектороых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Причиной тому может быть обрыв в цепи светодиов, либо проблема в стабилизации их питания.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп - к аноду, чёрный - к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы T.MS3463S.U851 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - Spi Flash: GD25Q64 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера CDT-9NT372-RF01. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора AKAI LEA-55V59P без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Прошивка SPI FLASH AKAI LEA-55V59P, Main: T.MS3463S.U851, Panel: LSF550FN09-L02

Дополнительно по ремонту MainBoard

Внешний вид MainBoard T.MS3463S.U851 показан на рисунке ниже:

T.MS3463S.U851

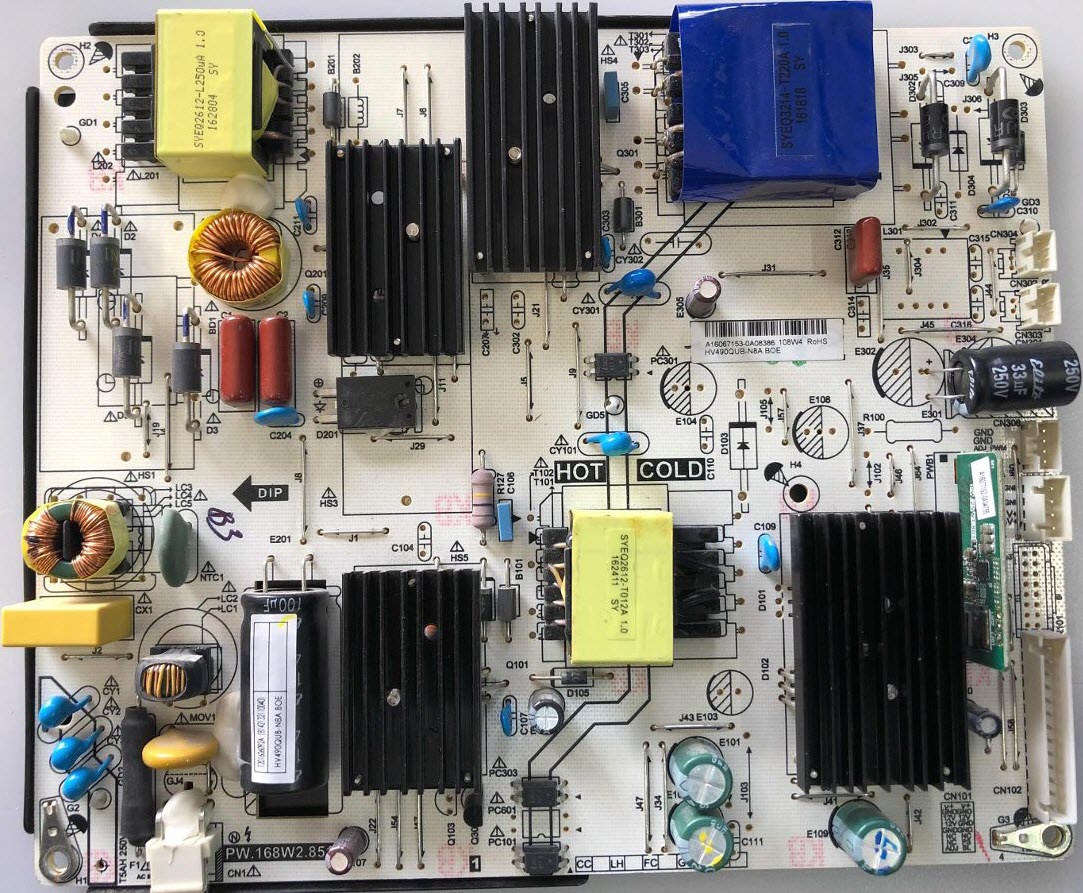

Внешний вид блока питания

Основные особенности устройства AKAI LEA-55V59P:

Установлена матрица (LED-панель) LSF550FN09-L02.
В управлении матрицей используется Тайминг-Контроллер (T-CON) LMC550FN19.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора AKAI LEA-55V59P осуществляет модуль питания PW.168W2.851, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль T.MS3463S.U851, с применением микросхем Spi Flash: GD25Q64 и других.
Тюнер CDT-9NT372-RF01 обеспечивает приём телевизионных программ и настройку на каналы.
