Ремонт телевизора AKAI LEA-19L14G

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора AKAI LEA-19L14G, тип панели и применяемые модули. Состав модулей.

AKAI LED
Model: LEA-19L14G

Panel: V185B1-LE1 M

T-CON: M185B3-L01-X+C

LED driver (backlight): integrated into PSU

PWM LED driver: OB335OCP

MOSFET LED driver: ME25N06

Power Supply (PSU): AY036D-1SF10

PWM Power: PWM SOT23-6 (LQP 36R)

MainBoard: AS-MST6M182VG-LE2

IC MainBoard: EN25Q32B, YD1517P

Тuner: ET-6N1E-CF101R

Технические характеристики

LCD TV LED LEA-19L14G
Диагональ экрана: 19" (48 см)
Формат экрана: 16:9
Разрешение: 1366x768
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Яркость: 250 кд/м2
Контрастность: 1000:1
Угол обзора: 178°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 200
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 6 Вт (2х3 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI, USB
Разъём наушников: есть
Вес телевизора: 2.98 кг
Размеры: C подставкой 460x337x156 мм
Без подставки 460x300x48 мм
Потребление от сети: 25 Вт
AKAI LEA-19L14G

Общие рекомендации по ремонту TV LCD LED

Телевизор AKAI LEA-19L14G, как и многие другие электронные устройства, целесообразно начинать ремонтировать с осмотра всех внешних и внутренних элементов. Часто по внешним признакам и характеру повреждений элементов появляется возможность сделать некоторые выводы и определить дальнейший алгоритм поиска дефекта до проведения необходимых замеров в контрольных точках. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.

В случаях, когда телевизор AKAI LEA-19L14G не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания AYO36D-1SF10 или отсутствует питание процессора на материнской плате (типовой дефект некоторых моделей телевизоров AKAI). Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы - выпрямительные диоды и транзисторы , которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.

Если у телевизора AKAI LEA-19L14G нет изображения, а звук есть, вероятна неисправность в цепях LED подсветки панели V185B1-LE1-M. Так же необходимо проверить исправность электролитических конденсаторов фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR.
Для проверки исправности светодиодов и контактных соединений в цепи их питания необходима разборка панели.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт.

Если неисправна материнская плата AS-MST6M182VG-LE2, в первую очередь необходимо проверить все линейные стабилизаторы или преобразователи питания её чипов, а так же, при необходимости, обновить программное обеспечение ПО. Иногда проверить исправность MB можно только заменой.
Ремонт платы и замена микросхем EN25Q32B, YD1517P, Tuner: ET-6N1E-CF101R производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера ET-6N1E-CF101R. В таких случаях в первую очередь следует убедиться в наличии напряжений питания на соответствующих его выводах, а так же питания варикапов (30-33V).

Внимание владельцам! Попытки самостоятельного ремонта телевизора AKAI LEA-19L14G не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Прошивка SPI FLASH AKAI LEA-19L14G , Main: AS-MST6M182VG-LE2, Panel: V185B1-LE1 M

Дополнительно по ремонту MainBoard

Внешний вид MainBoard показан на рисунке ниже:

AS-MST6M182VG-LE2

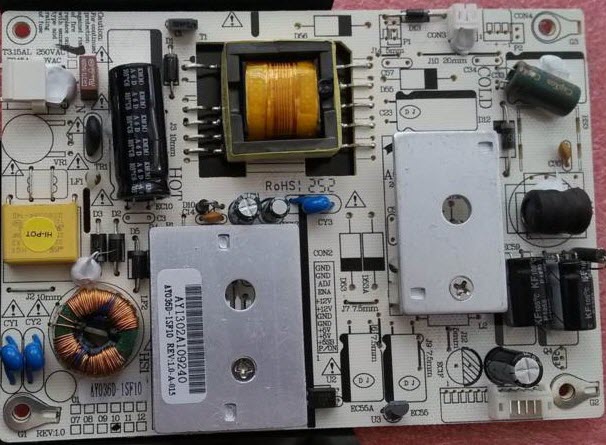

Внешний вид блока питания

Основные особенности устройства AKAI LEA-19L14G:

Установлена матрица (LED-панель) V185B1-LE1 M.
В управлении матрицей используется Тайминг-Контроллер (T-CON) M185B3-L01-X+C.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OB335OCP. В качестве силовых элементов LED-драйвера применяются ключи типа ME25N06.
Формирование необходимых питающих напряжений для всех узлов телевизора AKAI LEA-19L14G осуществляет модуль питания AY036D-1SF10, либо его аналоги c использованием микросхем PWM SOT23-6 (LQP 36R).
MainBoard - основная плата (материнская плата) представляет собой модуль AS-MST6M182VG-LE2, с применением микросхем EN25Q32B, YD1517P и других.
Тюнер ET-6N1E-CF101R обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

AKAI LEA-19L14G
Тип панели (матрица): V185B1-LE1-M
Материнская плата: AS-MST6M182VG-LE2, EN25Q32B, YD1517P, Tuner: ET-6N1E-CF101R
T-con: M185B3-L01-X+C (не съёмный)
PSU & Invertor: AYO36D-1SF10, LQP 36R (Корпус SOT23-6), OB335OCP, ME25N06

Дополнительная техническая информация о панели:
Brand : CMO
Model : V185B1-LE1
Type : a-Si TFT-LCD, Panel
Diagonal size : 18.5 inch
Resolution : 1366x768, WXGA
Display Mode : TN, Normally White, Transmissive
Active Area : 409.8x230.4 mm
Surface : Antiglare (Haze 25%), Hard coating (3H)
Brightness : 250 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (8-bit), CIE1931 70%
Response Time : 1.3/3.7 (Tr/Td)
Frequency : 60Hz
Lamp Type : 13S8P WLED Without Driver
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
