Ремонт телевизора AIWA 42LE61203

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора AIWA 42LE61203, тип панели и применяемые модули. Состав модулей.

AIWA LED
Model: 42LE61203

Chassis/Version: V1N09

Panel: LC420DUJ (SG)(K1)

T-CON: 6870C-0469A

LED driver (backlight): integrated into PSU

Power Supply (PSU): 168P-L3L026-W0 5800-L3L026-W000

MainBoard: 5800-A6M88G-0P00 Ver00.00

IC MainBoard: NAND Flash: TC58NVG1S3HTA00, EEPROM: K24C64


Технические характеристики 42LE61203

LCD TV LED Smart 3D 42LE61203 | Год выпуска: 2015
Диагональ экрана: 42" (107 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Яркость: 300 кд/м2
Контрастность динамическая: 120000:1
Угол обзора: 178°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 12 Вт (2x6 Вт)
Акустика: два динамика
Интерфейс: HDMI x3, MHL, USB x2, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Вес телевизора: 15.7 кг
AIWA 42LE61203

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- AIWA 42LE61203 не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

В таких случаях неисправным обычно оказывается источник питания 5800-L3L026-W000. Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры , при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы 5800-A6M88G-0P00 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты NAND Flash: TC58NVG1S3HTA00, EEPROM: K24C64. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

Внимание пользователям! Самостоятельный ремонт телевизора AIWA 42LE61203 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard 5800-A6M88G-0P00 показан на рисунке ниже:

5800-A6M88G-0P00

5800-A6M88G-0P00 может применяться в телевизорах:

AIWA 32LE6020 (Panel SEL320HY (CD0-701)(05)), AIWA 40LE6120 (Panel SEL400FY(QD0-701)(05)), ERISSON 40LES68 (Panel 1080p Full HD 1920x1080), TELEFUNKEN LED40S13T2 (Panel SEL400FY (QD0-701)(02)).

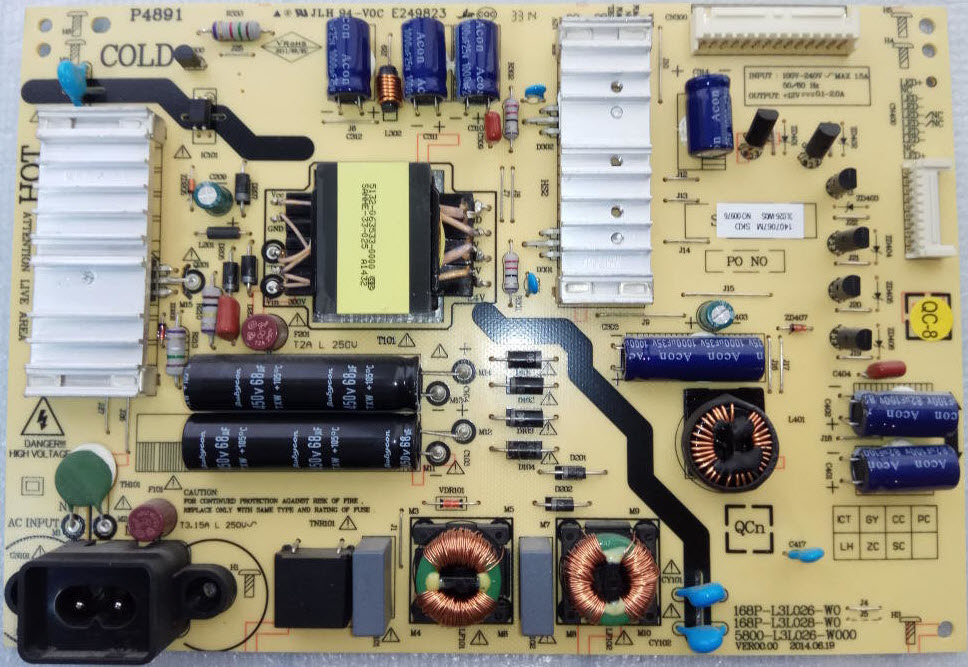

Внешний вид блока питания

Основные особенности устройства AIWA 42LE61203:

Установлена матрица (LED-панель) LC420DUJ (SG)(K1).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0469A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора AIWA 42LE61203 осуществляет модуль питания 168P-L3L026-W0, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль 5800-A6M88G-0P00, с применением микросхем NAND Flash: TC58NVG1S3HTA00, EEPROM: K24C64 и других.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC420DUJ-SGK1
Type : a-Si TFT-LCD, CELL
Diagonal size : 42 inch
Resolution : 1920x1080, FHD
Display Mode : IPS, Normally Black, Transmissive
Active Area : 927.936x521.964 mm
Surface : Antiglare (Haze 1%), Hard coating (2H)
Glass Depth : 0.50+0.50 mm
Transmissivity : 6.25% (with Polarizer)
Contrast Ratio : 1200:1
Display Colors : 16.7M (8-bit)
Response Time : TBD
Frequency : 60Hz
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
