Ремонт телевизора AIWA 39LE6110

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора AIWA 39LE6110, тип панели и применяемые модули. Состав модулей.

AIWA LED
Model: 39LE6110

Chassis/Version: 5800-A8M480-0P10

Panel: V390HJ1-P01

LED driver (backlight): 168P-P39DWM-W1

PWM LED driver: OZ9967GN

MOSFET LED driver: ME15N10-G

Power Supply (PSU): 168P-P39EQL-W1

PWM Power: TEA1733

MainBoard: 5800-A8M480-0P10

IC MainBoard: SPI Flash: cFeon Q32-104HIP (25Q32B)

Тuner: ET-9Z2E-CF106H


Технические характеристики 39LE6110

LCD TV LED 39LE6110
Диагональ экрана: 39" (99 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Яркость: 350 кд/м2
Контрастность динамическая: 100000:1
Угол обзора: 178°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 200
Телетекст: нет
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, VGA, HDMI x3, USB x2
Разъём наушников: есть
Вес телевизора: 16.5 кг
Потребление от сети: 120 Вт
AIWA 39LE6110

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор AIWA 39LE6110 не включается вообще. Нет реакции на пульт и конопки управления с передней панели. Индикаторные лампочки не горят и не мигают

Часто в таких случаях неисправным оказывается модуль питания 168P-P39EQL-W1. Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры TEA1733, при остутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

Нередко в таких случаях отсутствует подсветка LED-панели. Причиной тому может быть обрыв в цепи светодиов, либо проблема в стабилизации их питания.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы 5800-A8M480-0P10 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - SPI Flash: cFeon Q32-104HIP (25Q32B). В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера ET-9Z2E-CF106H. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процесора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Прошивка SPI FLASH AIWA 39LE6110, Main: 5800-A8M480-0P10, Panel: V390HJ1-P01

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 5800-A8M480-0P10 показан на рисунке ниже:

5800-A8M480-0P10

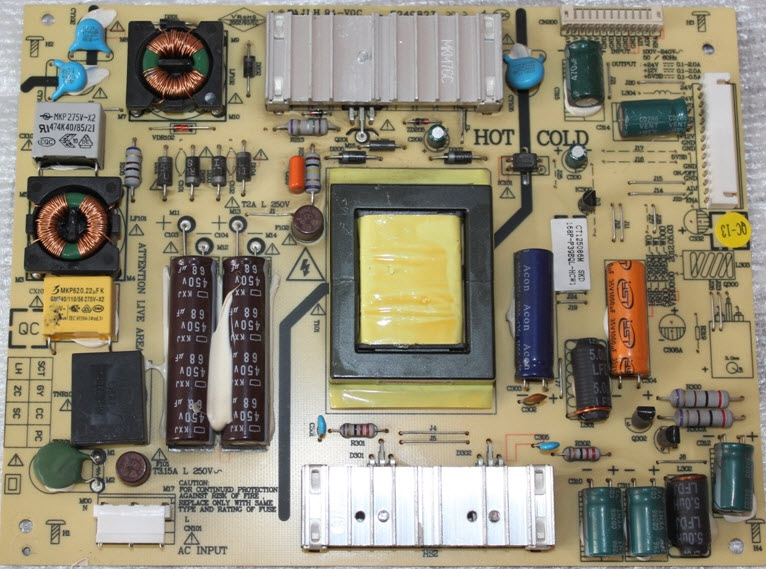

Внешний вид блока питания

Основные особенности устройства AIWA 39LE6110:

Установлена матрица (LED-панель) V390HJ1-P01.
Для питания светодиодов подсветки применяется LED-драйвер 168P-P39DWM-W1, управляется ШИМ-контроллером OZ9967GN. В качестве силовых элементов LED-драйвера применяются ключи типа ME15N10-G.
Формирование необходимых питающих напряжений для всех узлов телевизора AIWA 39LE6110 осуществляет модуль питания 168P-P39EQL-W1, либо его аналоги c использованием микросхем TEA1733.
MainBoard - основная плата (материнская плата) представляет собой модуль 5800-A8M480-0P10, с применением микросхем SPI Flash: cFeon Q32-104HIP (25Q32B) и других.
Тюнер ET-9Z2E-CF106H обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : ChiHsin
Model : V390HJ1-P01
Type : a-Si TFT-LCD, CELL
Diagonal size : 39 inch
Resolution : 1920x1080, FHD
Display Mode : MVA, Normally Black, Transmissive
Active Area : 853.92x480.33 mm
Surface : Antiglare (Haze 3.5%), Hard coating (3H)
Glass Depth : 0.50+0.50 mm
Transmissivity : 5.6% (with Polarizer)
Contrast Ratio : 5000:1
Display Colors : 16.7M (8-bit)
Response Time : 8 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Данные о составе телевизоров и некоторая документация, полезная для компонентного ремонта, на этом сайте накапливается из записей мастеров и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
