Ремонт телевизора AIWA 32LE3020

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора AIWA 32LE3020, тип панели и применяемые модули. Состав модулей.

AIWA LED
Model: 32LE3020

Chassis/Version: V1K10

Panel: K315A1C3E4 KONKA

LED driver (backlight): integrated into PSU

PWM LED driver: OZ9906

Power Supply (PSU): KIP-L110E02C2-01 34007238

PWM Power: FAN7930, FSGM300

MOSFET Power: 2SK4108

MainBoard: MSD309_REV-00 sticker: KDL32MS18A-K-E4K

IC MainBoard: SPI FLASH: 25X64, EEPROM: 24C64,24C04


Технические характеристики 32LE3020

LCD TV LED 32LE3020
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Яркость: 350 кд/м2
Контрастность динамическая: 80000:1
Угол обзора: 176°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4
Количество каналов: 200
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Мультимедиа: MP3, MPEG4, JPEG
Звук стерео: есть
Мощность звука: 10 Вт (2х5 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, VGA, HDMI x4, USB x2
Разъём наушников: есть
Вес телевизора: 9 кг
Потребление от сети: 120 Вт
AIWA 32LE3020

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор AIWA 32LE3020 не включается вообще. Нет реакции на пульт и конопки управления с передней панели. Индикаторные лампочки не горят и не мигают

В некоторых из таких случаев неисправность обнаруживается в модуле питания . Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели. Причина может быть как в питании светодиов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы MSD309_REV-00 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - SPI FLASH: 25X64, EEPROM: 24C64,24C04 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

Внимание пользователям! Самостоятельный ремонт телевизора AIWA 32LE3020 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!


Прошивка AIWA 32LE3020 V1K10, Main: MSD309_REV-00 sticker: KDL32MS18A-K-E4K, Panel: K315A1C3E4 KONKA

Дополнительно по ремонту MainBoard

Внешний вид MainBoard MSD309_REV-00 показан на рисунке ниже:

MSD309_REV-00

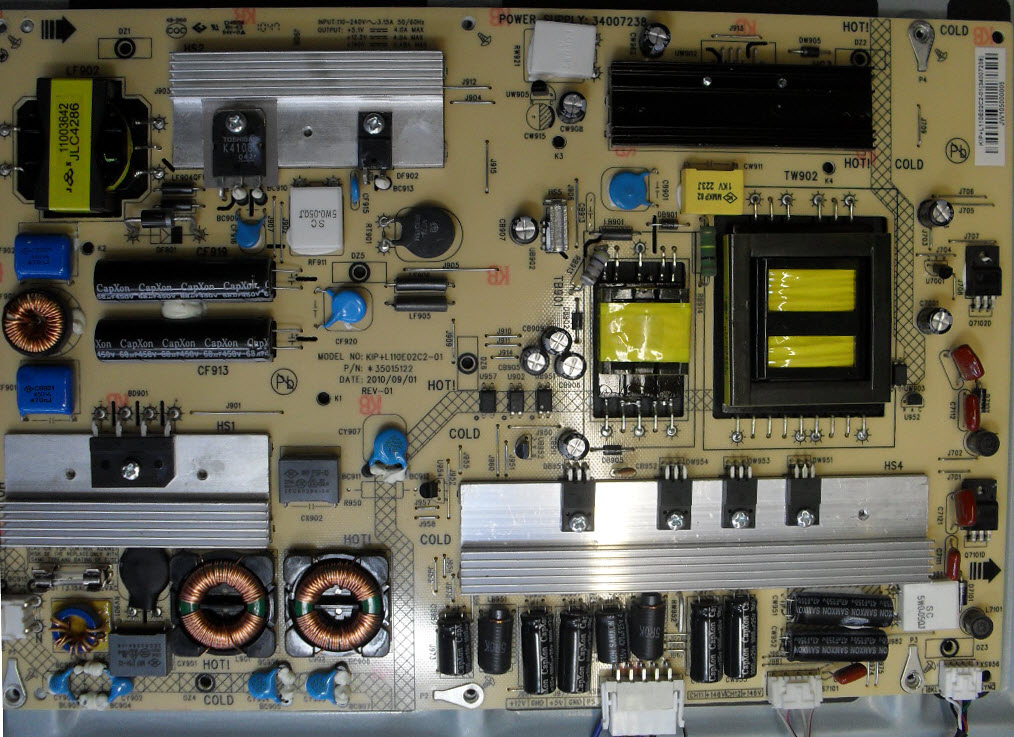

Внешний вид блока питания

Основные особенности устройства AIWA 32LE3020:

Установлена матрица (LED-панель) K315A1C3E4 KONKA.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OZ9906.
Формирование необходимых питающих напряжений для всех узлов телевизора AIWA 32LE3020 осуществляет модуль питания KIP-L110E02C2-01, либо его аналоги c использованием микросхем FAN7930, FSGM300 и силовых ключей типа 2SK4108.
MainBoard - основная плата (материнская плата) представляет собой модуль MSD309_REV-00, с применением микросхем SPI FLASH: 25X64, EEPROM: 24C64,24C04 и других.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
